高性能 N 男性 フレンズマウント マイクロストライプ RF コアキシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 性別: | 男性 |
| モデル: | N-JFD95 | 周波数範囲: | DC~11GHz |
| 製品名: | NのタイプRFの同軸コネクタ | ||
| ハイライト: | NオスフランジマウントRFコネクタ,マイクロストライプRFコアシアルコネクタ,RFの同軸アダプターのコネクター |
||

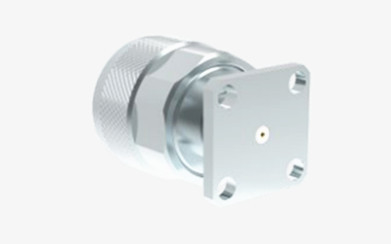

高性能N型フランジマウントマイクロストリップRF同軸コネクタ
N型コネクタは、最適な耐振動性能と優れた電気的特性を備えたねじ込み式同軸コネクタで、通常の使用周波数範囲は最大11GHzです。当社の高性能N型コネクタは、この範囲を18GHzまで拡張します。さまざまな種類のRFケーブルと互換性があり、航空、宇宙、レーダーシステム、マイクロ波およびデジタル通信、ならびに試験および測定機器などの産業で広く使用されています。
お客様の特定の要件を満たすために、さまざまな種類のN型コネクタおよびアダプタのカスタマイズオプションを提供しています。ストレートまたは直角構成、フランジマウントまたはバルクヘッドマウントオプションが必要な場合でも、お客様の正確な仕様に合わせて製品を調整できます。
仕様
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC〜11GHz（最大18GHz） | |
| 定格電圧 | 1000VRMS*（海抜最大） | |
| 誘電体耐電圧 | 1500VRMS*（海抜最大） | |
| 絶縁抵抗 | ≥5000MΩ | |
| センター導体抵抗 | 外導体 | ≤0.5mΩ |
| センター導体 | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| 材質および機械的特性 | ||
| センター導体 | オス | 真鍮、
ニッケルメッキ |
| メス | リン青銅、
ニッケルメッキ |
|
| 弾性コンタクト | リン青銅 | ニッケルメッキ |
| シェル/ハウジング | 真鍮 ステンレス鋼 |
ニッケルメッキ |
| ケーブルクランプ | 真鍮 | ニッケルメッキ |
| 絶縁体 | PTFE | |
| ガスケット | シリコーンゴム | |
| 耐久性 | 500サイクル | |
詳細図
特徴:
1. 機械的強度：N型コネクタは、良好な導電性と機械的強度を持つ金属材料で作られています。信号伝送回路として機能するだけでなく、内部部品の固定および保護の役割も果たします。さらに、そのコンパクトな設計と優れた性能は、さまざまなRF信号の伝送に信頼性の高い接続ソリューションを提供します。
2. 応用分野：N型コネクタは、航空、宇宙、レーダー、マイクロ波通信、デジタル通信、医療機器などの分野で広く使用されています。その優れた電気的性能と機械的強度により、高電力容量、良好なRF性能、および大型同軸ケーブルとの作業が必要な分野に特に適しています。
3. 互換性：N型コネクタは、セミリジッドケーブルやフレキシブルケーブルなど、多くの種類のケーブルと互換性があり、実用的なアプリケーションでの適用範囲が広がります。
製品カタログ:
| RFアダプタ |
| RFケーブルアセンブリ |
| ガラス金属封止シール |
| J30Jシリーズコネクタ |
| マイクロ波回転ジョイント |
| 導波管-同軸アダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタミリ波コネクタ（2.4mm、2.92mm） |
用途:
1. マイクロ波通信：マイクロ波通信分野では、N型コネクタを使用してマイクロ波伝送ラインを接続し、効率的な信号伝送を確保し、信号損失を低減します。
2. デジタル通信：デジタル通信システムは、高速かつ正確なデータ伝送を必要とし、N型コネクタは、データ整合性と伝送速度を確保するために必要な接続ソリューションを提供します。
3. マイクロ波測定：マイクロ波測定機器では、N型コネクタを使用してテスト機器とテスト対象デバイスを接続し、その正確な接続性能は測定結果の精度にとって重要です。
梱包と配送:
* 標準輸出カートン
* お客様の要件に応じて
注:
当社は10,000種類以上のN型 コネクタを取り扱っています。お探しのコネクタが見つからない場合は、詳細をお知らせください。詳細.
