N 4穴の男性フランジ RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 性別: | 男性 |
| モデル: | N-JFD94 | 周波数範囲: | DC~11GHz |
| 製品名: | NのタイプRFの同軸コネクタ | ||
| ハイライト: | Nオス4穴フランジコネクタ,RF同軸コネクタ絶縁凸部,NオスフランジRFアダプタコネクタ |
||

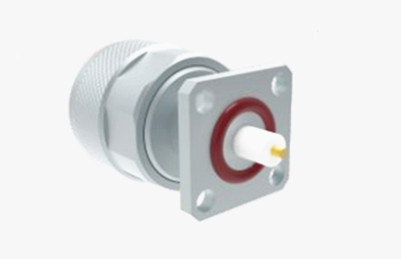

Nオス4穴フランジRF同軸コネクタ（絶縁凸面付き）
NシリーズコネクタはMIL-C-39012規格に準拠しており、ねじ込み接続設計を採用し、空気を通気体として使用しています。このコネクタは優れた電気的性能を誇り、最大11GHzの周波数に対応します。Elite Electronic社の精密N型コネクタは、この範囲をさらに18GHzまで拡張し、様々なRFケーブルタイプと互換性があります。優れた耐震性、高い信頼性、広い周波数帯域幅により、これらのコネクタは航空、宇宙、レーダーシステム、マイクロ波通信、デジタル通信、マイクロ波測定などの分野で広く応用されています。さらに、Nシリーズコネクタは測定器のテストインターフェースとしても広く採用されています。
仕様
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC～11GHz（最大18GHz） | |
| 定格電圧 | 1000VRMS*（最大海抜） | |
| 誘電体耐電圧 | 1500VRMS*（最大海抜） | |
| 絶縁抵抗 | ≥5000MΩ | |
| センター導体抵抗 | 外導体 | ≤0.5mΩ |
| センター導体 | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| 材質・機械的特性 | ||
| センター導体 | オス | 真鍮、
ニッケルメッキ |
| メス | リン青銅、
ニッケルメッキ |
|
| レジリエントコンタクト | リン青銅 | ニッケルメッキ |
| シェル/ハウジング | 真鍮 ステンレス鋼 |
ニッケルメッキ |
| ケーブルクランプ | 真鍮 | ニッケルメッキ |
| インシュレーター | PTFE | |
| ガスケット | シリコーンゴム | |
| 耐久性 | 500サイクル | |

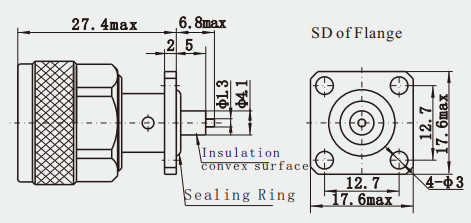

詳細図
特徴:
1.構造設計：N型コネクタは、回転してロックするねじ込み接続を採用しており、迅速かつ信頼性の高い接続が可能です。この設計により、振動や衝撃のある環境でも安定した接続を維持できます。構造は通常、オスまたはメスに分かれ、スタイルには標準極性または逆極性があります。
2.周波数範囲：Nコネクタは0～11GHzの広範囲の信号周波数に対応し、強化型では最大18GHzまでカバーできるため、さまざまなRFアプリケーションのニーズに対応できます。
3.電気的性能：N型コネクタは、低損失と高シールドを含む優れた電気的性能を備えています。高品質の素材と精密な製造プロセスで作られており、信号伝送中に非常に低い損失が発生し、信号伝送の効率と品質の向上に役立ちます。一方、そのシェルは通常、優れた電磁シールド性能を持つ金属素材で作られており、外部電磁干渉が信号伝送に与える影響を効果的に防ぐことができます。
DeepL.comで翻訳しました（無料版）
製品カタログ:
| RFアダプター |
| RFケーブルアセンブリ |
| ガラス-金属ハーメチックシール |
| J30Jシリーズコネクタ |
| マイクロ波回転ジョイント |
| 導波管-同軸アダプター |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| NタイプRFコネクタ |
| BNC RFコネクタミリ波コネクタ（2.4mm、2.92mm） |
用途:
1.無線通信機器：Nコネクタは無線通信分野で重要な役割を果たしており、安定した効率的な信号伝送を提供し、広範囲の周波数に対応するため、携帯電話基地局や無線ネットワークのニーズを満たすことができます。
2.車載エレクトロニクス：自動車業界では、N型コネクタはさまざまなセンサー、制御システム、インフォテインメントシステムを接続するために使用され、データ伝送の信頼性と安定性を確保しています。
3.医療機器：医療機器分野では、コネクタに非常に高い要求があります。N型コネクタは、その優れた電気的性能と機械的強度により、医療用画像装置やその他の重要な医療機器で使用されています。
DeepL.comで翻訳しました（無料版）
梱包・配送:
* 標準輸出カートン
* お客様の要件に応じて
注記:
当社は10,000種類以上のNタイプ コネクタを取り扱っています。お探しのコネクタが見つからない場合は、詳細をお知らせください。詳細.
