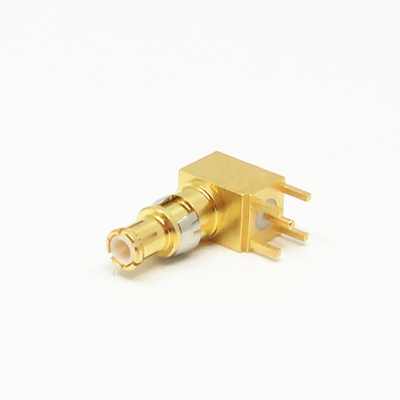

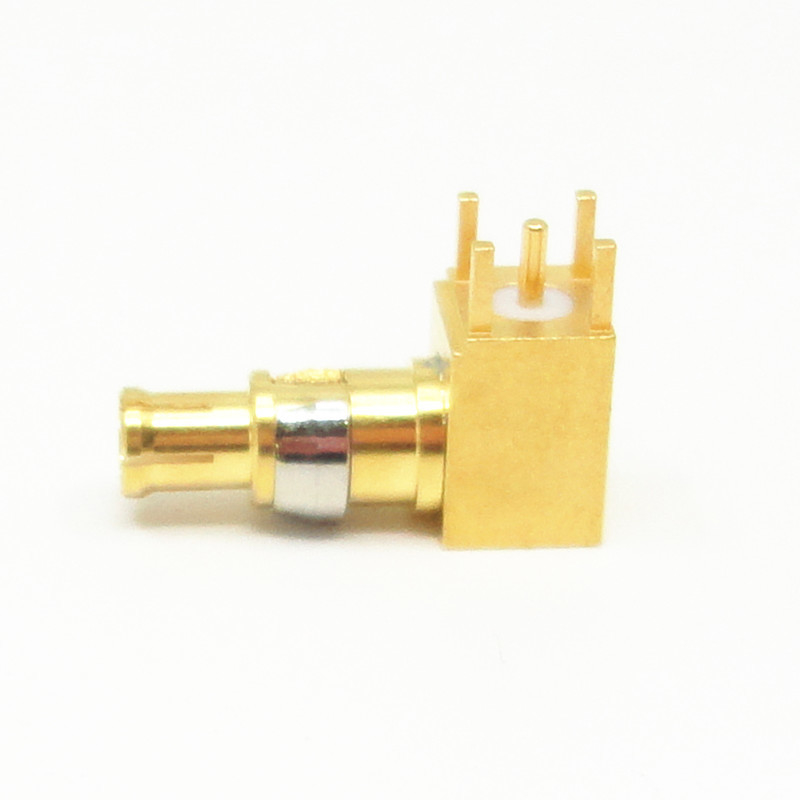

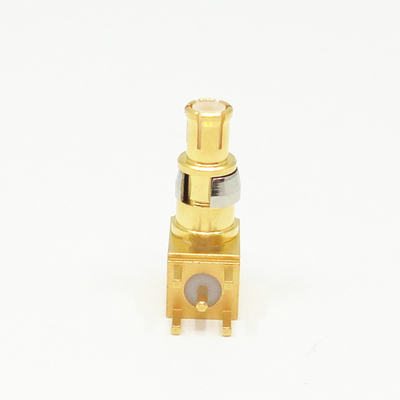

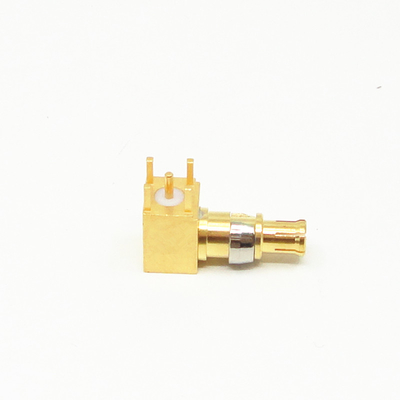

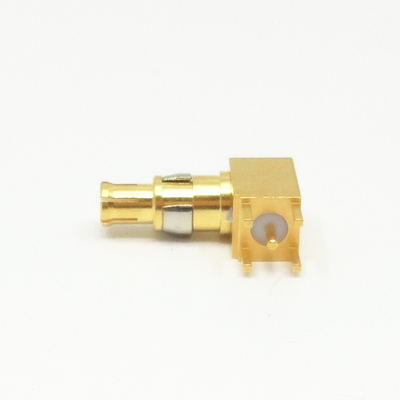

Panel/PCBの台紙MCXのオス・コネクタ プラグイン可能なRFのはんだのコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | MCX RF同軸Conector | インピーダンス: | 50Ω |
|---|---|---|---|
| 証明書: | セリウムROHS ISO-9001-2015 | 耐久性: | 500の周期 |
| 性: | 男性/プラグ | ボディ スタイル: | 直角 |
| 材料: | 黄銅 | 台紙方法: | パネルの台紙 |
| めっき: | 金張り | 製品名: | MCX RF 同軸コネクタ |
| ハイライト: | MCXオスPCBマウントコネクタ,プラグ可能なRFはんだコネクタ,MCXオス同軸アダプタコネクタ |
||
MCXオスRFコネクタPCBマウント MCXオス RFコネクタ
MCX RFコネクタの紹介
MXCシリーズ無線周波数同軸コネクタは、重量と体積が必要な機器に使用されます。動作周波数は6GHzに達することができます。プラグインインターフェイス設計を採用しており、インターフェイスサイズはSMBに似ています。しかし、体積は小さく、接触はより信頼性が高く、接続はより便利で、デジタル通信の密度と小型化の要件を満たすことができます。
特徴と利点
- 周波数範囲: DC - 6 GHz
- 金メッキ ステンレス鋼
- プラグ可能
- オスとメス、ストレートと直角の選択
- ノーマルタイプとハーメチックシールフランジマウント & スレッドインマウントの選択
- プラグには3つのインターフェイス形式があります - フルデテント、リミテッドデテント、スムーズボア（ブレーキ付きを含む）。
- カスタムコネクタが利用可能です
仕様
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC~6GHz | |
| 定格電圧 | 250VRMS* | |
| 誘電体耐電圧 | 750VRMS* | |
| 絶縁抵抗 | ≥2000MΩ | |
| センター導体抵抗 | 外部導体 | ノーマル≤2.5mΩ, |
| センター導体 | ノーマル≤5mΩ, | |
| VSWR | ≤1.3 | |
| 材質 & 機械的特性 | ||
| センター導体 | オス | 真鍮、金メッキ |
| メス | ベリリウム銅,金メッキエラスティックコンタクトベリリウム銅 | |
| 金メッキ | シェルおよびその他の金属部品 | 真鍮 ステンレス鋼 |
| 金メッキ パッシベーション | 絶縁体 | PTFE |
| 詳細図 | はんだ | |
PCBマウント MCXオスRFコネクタ :アプリケーションアンテナ
ボード間相互接続
- 電気通信
- 計測機器
- 製品カタログ:
- RFケーブルアセンブリ
導波管-同軸アダプタ
| ガラス-金属ハーメチックシール |
| J30Jシリーズコネクタ |
| マイクロ波回転ジョイント |
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| NタイプRFコネクタ |
| TNC RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ |
| ミリ波コネクタ(2.4mm, 2.92mm) |
| 注意: |
| 当社は10,000種類以上の |
SMPコネクタ
を取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
