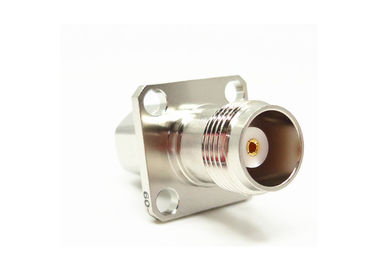

SFF-50-1.5-1/SYV-50-2-1ケーブル用のTNC直線女性4穴フレンズRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 敷き布団: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | 青銅 |
| タイプ: | ストレート | ||
| ハイライト: | tncの隔壁コネクター,tncのジャッキのコネクター |
||
SFF-50-1.5-1/SYV-50-2-1ケーブル用のTNC直線女性4穴フレンズRFコアシアルコネクタ
TNCシリーズの製品は,BNCコネクタのスレッドバージョンとして設計されています.TNC RFコネクタには,交配のための螺栓スレッドがあります.TNCコネクタは小型です.固定50ohmのインピーダンスの有糸式防水ユニットDC-11ghZから動作するTNCコネクタには2種類の標準と逆極性があります.これらの低コストコネクタは,通常,鋳型および鋳造部品を使用します.性能は産業や軍用品に等しくありません広範囲にアンテナ接続に使用され,TNCは航空電子,防衛,通信及び一般的産業市場逆極性と75オムTNCも利用できます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
環境仕様:
| 動作温度 | -30〜+70°C |

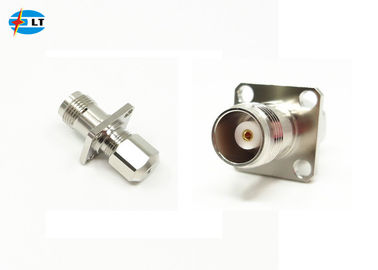

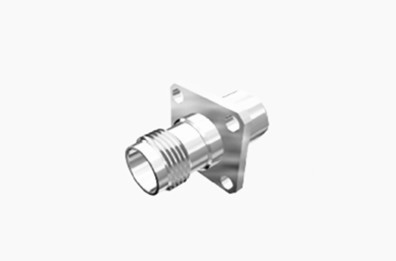

詳細な図
特徴:
1これらのRFクリップコネクタは,様々な商業用アプリケーションで使用するのに理想的です.
2, TNCシリーズ RF電子コネクタは,BNCコネクタのスレッドバージョンとして設計されています.
3TNC RFコネクタには,交配用の螺栓スレッドが備わっています. RF TNCコネクタは,DC-11ghzから動作する,恒常50ohmインペダンスを持つ小型,スレッド付き防水ユニットです.
4TNCコネクタには2種類あります:標準と逆極性
5これらの低コストの中国サプライヤー工場RFコネクタは,通常,鋳造および鋳造部品を使用します.
6TNCシリーズの製品は,回転結合の一種です,それは作業幅を頻繁に,信頼性のある結合を持っています.
適用:
1ワイヤレス通信
TNCコネクタは,ベースステーション,アンテナシステム,無線機器などの無線通信システムに広く使用されています.優れた電気性能により 安定で効率的な信号伝送を保証します.
2試験・測定装置:
電子試験・測定機器では,TNCコネクタが信号発生器,スペクトル解析器,その他の測定器を接続するために使用されます.高精度と低損失特性により,試験機器に最適です.
3産業自動化
産業自動化制御システムでは,TNCコネクタを使用して,さまざまなセンサーとコントローラを接続し,正確でリアルタイムなデータ送信を保証します.
4科学研究
科学研究,特に物理実験や 天文観測機器ではTNCコネクタは,高周波信号源と受信機器を接続して高信頼性の信号伝送を提供するのに使用されます..
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
