ストレートSMPプラグ-SMPプラグ 50Ω バレットアダプター | 基板間接続用 長さ違い | 精密機器用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP プラグ対 SMP プラグ RF 同軸アダプター コネクタ | 別名: | SMP弾丸 |
|---|---|---|---|
| センター連絡先: | 銅合金、金メッキ | シェル: | 銅合金、金メッキ |
| インディペンス: | 50オーム | 定格電圧: | 170V |
| DWV: | 500V | 絶縁抵抗: | 5000オーム |
| 長さ: | 要求に応じて異なる長さ | 頻度: | DC～18GHz |
| 温度範囲: | -55℃～+125℃ | 誘電: | PTFE |
| サンプル: | 在庫あり、在庫あり | ||
| ハイライト: | SMPプラグ 50Ω バレットアダプター,SMPプラグ 基板間接続アダプター,精密機器用RF同軸アダプター |
||
製品説明:

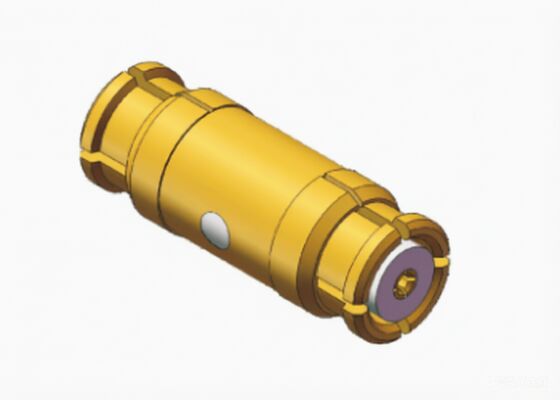

弾丸アダプター SMP プラグからSMPプラグ 50オム 直射RF同軸アダプターコネクタ
SMP RF コアキシアルアダプターコネクタは最大周波数が40 GHzまであり,高周波のテスト環境や通信システムにおいて安定かつ信頼性の高い信号の整合性を保証する.押すデザインツールなしで迅速にペアリングやデペアリングを可能にします. 糸やレンチ鍵は必要ありません. 設置時間と操作の複雑さを大幅に短縮します.エリート・エレクトロニクス・SMPシリーズは多様な構造オプションを提供しています,直角および直角構成を含む.ケーブル組成,PCB搭載アプリケーション,フレンズ設置,環境密封および防水要件に使用されるかどうか,すべてのニーズに適した解決策があります.
各種アプリケーションシナリオにおける信頼性を確保するため,男性コネクターは,プラグインサイクルの要件に基づいて3つの異なる内部電導体構造で提供されています.
完全停止:恒久的または半恒久的な装置に最適で,頻繁な交配/解交は必要ないため,最大保持力を提供します.
制限された拘束:定期的な保守,頻繁な切断,再構成を必要とするアプリケーションに適しています.
滑らかな穴:高密度なボード対ボード組成用に設計され 複数のSMPコネクタが密接に並べられているシナリオに最適です
挿入と引き出す力:完全開口 > 限定開口 > 滑らかな穴.
図面の次元ストレートSMP から SMP ジャックジャック・バレットのRFコアシアルアダプターコネクタへ SMP-KK69シリーズ:
| モデル | L (異なる長さ) | 注記 |
| SMP-KK64 | 9.45mm | 女性から女性へ |
| SMP-KK65 | 15.4mm | 女性から女性へ |
| SMP-KK67 | 9.18mm | 女性から女性へ |
| SMP-KK69 | 11.1mm | 女性から女性へ |
| SMP-KK84 | 7.95ミリ | 女性から女性へ |
| SMP-KK85 | 15.25mm | 女性から女性へ |
| SMP-KK94 | 10.4mm | 女性から女性へ |
| SMP-KK95 | 12mm | 女性から女性へ |
| SMP-KK100 | 8.8mm | 女性から女性へ |
| SMP-KK101 | 13mm | 女性から女性へ |
| SMP-KK102 | 13.2mm | 女性から女性へ |
| SMP-KK103 | 13.4mm | 女性から女性へ |
| SMP-KK104 | 13.6mm | 女性から女性へ |
| SMP-KK110 | 17.6mm | 女性から女性へ |
| SMP-KK181 | 13.1mm | 女性から女性へ |
| SMP-KK183 | 10.55mm | 女性から女性へ |
| SMP-KK184 | 8.75mm | 女性から女性へ |
| SMP-KK185 | 22.2mm | 女性から女性へ |
| SMP-KK187 | 20.4mm | 女性から女性へ |
| SMP-KK195 | 11.4mm | 女性から女性へ |
| SMP-KK241 | 8.4mm | 女性から女性へ |
| SMP-KK253 | 19.5mm | 女性から女性へ |
SMP-KK69とSMP-KK95は,あるものは在庫で,他のものは,私達に確認してください.
注記:異なる長さをカスタマイズしたい場合はSMP から SMP 弾丸 RF 同軸アダプター接続器sales3@xa-elite.com.cnでご連絡ください
応用:
シアン エリート・エレクトロニック a は メーカー RF/マイクロ波/波導接続器,アダプター& ケーブルアセンブリ 航空,航海,ナビゲーション,衛星,レーダー,通信,電子産業に
梱包と輸送:
パッケージ:
パッケージの寸法: L 26.5*W18.5*H14cm の外側の小箱
輸送:
配送時間: ストックされたRFコアシアルアダプターコネクタのための5〜10日. 新しい生産のために,約6〜10週間かかります.保守的発送前に製品の品質を保証する.
ゴールデンブル製品:
- RFコアシアルアダプタ コンネクタ&ケーブルアセンブリ:
SMAシリーズ/SSMAシリーズ/K2.92mmシリーズ
SMPシリーズ/SSMPシリーズ/ASMPシリーズ/CSMPシリーズ
Nシリーズ/TNCシリーズ/TNCAシリーズ
- マイクロ長方形接続器:
J30Jシリーズ/J30JBシリーズ/J30JMシリーズ/J30シリーズ/J56Jシリーズ
- 密閉式密封器:
ハーメティックマルチピンヘッダ
密閉式フードトラ RFとDCタイプ
- アパルチャー変換製品
- 直角型統合製品
- 波導体製品:
コアックスアダプターへの波導体
波導アダプタ
波導式密封窓
波導部品
波導ケーブル組成
- RF負荷
