ミクロストリップアプリケーションのためのブラスコンタクトBMA防水女性直線RFコアキシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| ハイライト: | マイクロストリップアプリケーション RF コアキシアルコネクタ,防水 女性 直線 RF コアキシアルコネクタ,ブラスコンタクト RF コアキシアルコネクタ |
||

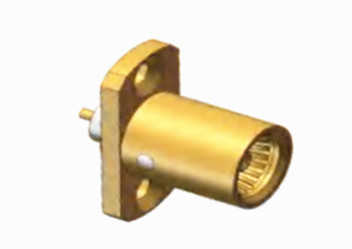

BMA 防水 女性 金属 直射 RF コアキシアル コンネクタ マイクロストライプ
BMAシリーズのコネクタは,IEC1169-33規格に準拠するブラインドマットカテゴリに属します.彼らは革新的なスプリングシート構成を示しています.信頼性の高い接触と優れた機械的および電気的特性軸型および半径型浮遊,コンパクトなサイズ,軽量な構造などの利点により,シャシーやキャビネット内のブラインドマットアプリケーションで優れています.これらのコネクタは,シャシーとキャビネットの組立中にモジュール接続のために頻繁に利用されています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.58N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から155°C |
| IP 評価 (マッチ) | IP67 |
特徴:
1BMAコネクタは,内側と外側の電導体間の接触抵抗が低く,隔熱抵抗が高く,VSWRが低く,信号伝送の安定性と信頼性を保証できる.
2幅広い用途:BMAコネクタは,高速高密度パネルやバックプランのようなモジュール化されたコンプリート製品の様々な相互接続に広く使用されています.高速デジタル信号システムRFバックプレーンとバックプレーンの組成などです
適用:
航空機の通信,ナビゲーション,レーダー,その他のシステムにおいて重要な役割を果たします機内電子機器とアンテナを接続し,飛行中に情報伝達と通信を保証する小規模で軽量で性能が優れているため,航空宇宙のコンネクタに対する厳しい要求を満たすことができます.
衛星通信ではBMAコネクタは,衛星上の通信機器と地上制御ステーションの機器を接続するために使用され,衛星と地上間の安定した通信を確保することができます..
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
