BMA 女性直線高性能RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| ハイライト: | 女性直射RFコアシアルコネクタ,高性能RFコアシアルコネクタ,マイクロストリップ RF コアシアルコネクタ |
||

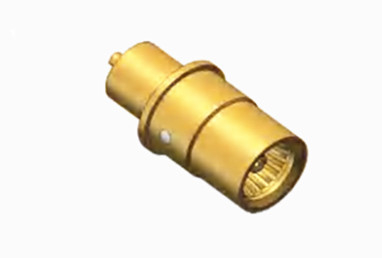

BMA 女性直線高性能RFコアシアルコネクタ
BMAシリーズは,IEC1169-33規格に準拠して細心の注意を払って設計および製造された盲点マットコネクタのカテゴリーです.革新的なスプリングプレートアーキテクチャを組み込み,これらのコネクタは安定した接触を保証し,例外的な電気特性を示しています注目すべき利点は,軸間および半径間浮遊能力,最小限の交配スペースと軽量な設計にあります.シャシーキャビネットのブラインドペアリングに使用するのに最適ですBMAコネクタは,シャシーキャビネット内のモジュール接続に広く使用され,同型の国際的な同類と互換性があります.迅速な関与と離脱を容易にする彼らは,無線機器や楽器の同軸ケーブルの接続を確立することに熟練しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

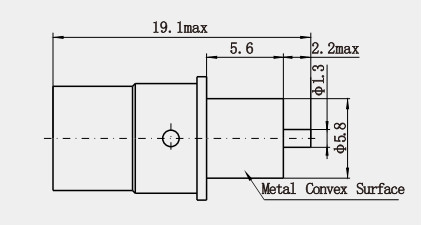

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1. 接続が簡単:BMAコネクタのインターフェースインターフェースは空気インターフェースを採用し,ツールを使用せずにすぐに接続および切断することができ,作業効率を改善します.
2BMAコネクタは,高速高密度パネルやバックプランのようなモジュール化されたコンプリート製品の様々な相互接続に広く使用されています.高速デジタル信号システムRFバックプレーンとバックプレーンの組成などです
3高度にカスタマイズ可能:異なるアプリケーション要件に応じて,BMAコネクタは,特定の使用要件を満たすために異なるインストール方法とケーブル長さでカスタマイズできます.
適用:
1電子対策装置:
電子対策システムでは 様々な偵察機を接続するために使われますシステムが複雑な電磁的な環境で正常に動作できるようにし,電子的対策の効果と能力を向上させるため,妨害装置と妨害防止装置.
2試験器具と測定器具:
RF試験器具では,BMAコネクタを使用して,ベクトルネットワーク分析機,スペクトル分析機など,試験および試験器具の下にある機器を接続することができる.試験信号の正確な送信と測定結果の正確性を確保するため優れた電気的および機械的特性により,高精度試験のニーズを満たすことができます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
