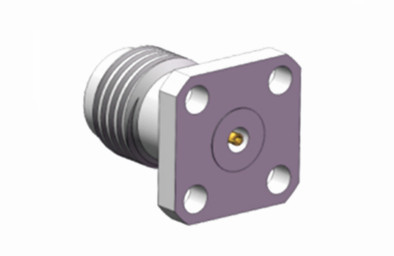

2.4mm 女性 マイクロストライプ RFコネクタ 4穴フレンズを持つステンレス鋼材
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ポイント: | ミリメートル波のコネクター | 性別: | 女性 |
|---|---|---|---|
| 材料: | 真鍮/ステンレス鋼 | キーワード: | 2.4mm MMWのコネクター |
| 敷き布団: | 黄金塗装/消化 | 適用する: | RF |
| コネクタタイプ: | 4つの穴はコネクター パネルのフランジを付けたようになる | ||
| ハイライト: | 2.4mm 女性 マイクロストライプ RF コネクタ,4穴のフレンズマイクロストライプ RFコネクタ,ステンレス・スティール マイクロストライプ RF コネクタ |
||
2.4mm 女性 マイクロストライプ RFコネクタ 4穴フレンズを持つステンレス鋼材
2.4mmコネクタは,高性能ミリ波 (MMW) コネクタの一種であり,50GHzまでの周波数で動作する.彼らは,スレッド付き接続と空気インターフェースを使用し,そのコンパクトなサイズによって区別されます軽量な構造で 高い動作頻度で 信頼性の高い接続ですこれらの特性により,高周波マイクロ波測定とミリ波波の応用に広く利用できます..
一般用途のRFおよびマイクロ波アプリケーションは,しばしば高精度50Ohm同軸2.4mmコネクタを使用します.これらのコネクタは様々なテストと測定環境で使用されます安定したステンレス鋼から製造され,これらのコネクタは,繰り返し使用に耐えられるように構築されています彼らは空気介電器で設計され,中央導体のための低損失のプラスチックサポートを組み込み,全体的な効率と機能性を向上させます.

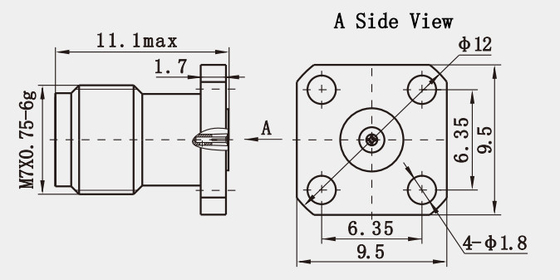

仕様(mm):
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40 GHz |
| 定位電圧 | 150 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 500 VRMS (海面最大) |
|
静止電波比 |
≤ 13 |
| 接触抵抗 | 中心電導 ≤4.0mΩ |
| 外導体 ≤ 2.5 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング |
銅,金で覆われた |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
| 挿入損失 | < 0.04 sqrt (f (GHz)) dB |
| 温度範囲 | -65 °C~+165 °C |
| 接触ピン | 黄金塗装 |
特徴:
1低挿入損失:
2.4mmのステンレス鋼のRFコネクタは信号伝送損失を最小限に抑えるように設計されており,挿入損失が非常に低くなります.これは信号品質を維持し,エネルギー浪費を減らすために重要です.特に高周波アプリケーションでは.
2高周波範囲:
DCから50GHzまでの周波数をサポートするこのコネクタは,さまざまな高周波アプリケーションに適しています.その性能により,現代の通信システムやレーダーシステムに理想的です.
3尺度互換性:
機械的に1.85mmのサイズと互換性があるため,2.4mmのステンレス鋼のRFコネクタは,同じシステム内の1.85mmのコネクタと互換的に使用できます.システム設計とアップグレードを便利にする.
適用:
1アンテナアプリケーション
高性能アンテナ接続:高性能アンテナ接続では,高周波範囲と低挿入損失特性により2.4mm接続が広く使用されています.例えば,無線通信と衛星受信システム,これらのコネクターは信号伝送の安定性を確保し,エネルギー損失を最小限に抑えます.
厳しい屋外環境: ステンレス鋼の受動体材のおかげで,2.4mmのコネクタは腐食耐性があり,屋外の厳しい環境に適しています.携帯電話基地局のアンテナなど.
2オーディオアプリケーション
プロオーディオ機器:プロオーディオ機器では,特に高周波伝送が必要な場合は,2.4mmコネクターが信頼性と高性能な接続方法を提供します.高画質な音声システムとプロの録音機器で高画質の音声伝送を保証します.
ライブサウンドシステム:コンサート,劇場,その他の大型イベントでは,スピーカーやミキサーなどのさまざまなオーディオデバイスを接続するために2.4mmコネクタが好ましい.耐久性や再利用性があるため.
