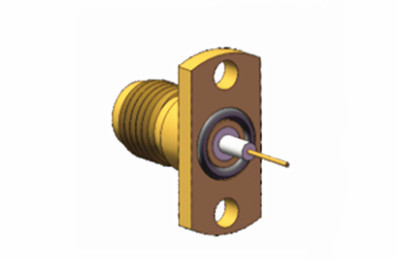

2.4mm ヘルメティックシール 青銅 女性 フレンジ 座り RF コアシアル接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.4mm RF同軸Conector | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 阻力: | 50Ω | 証明書: | ISO-9001-2015 |
| タイプ: | 女性 | VSwr: | ≤1.05+0.005f |
| 材料: | 青銅 | 周波数範囲: | DC~50GHz |
| ハイライト: | 密閉式RFコアシアルコネクタ,2.4mm RFコアシアルコネクタ,銅製の女性用RFコアキシアルコネクタ |
||
2.4mm ヘルメティックシール 青銅 女性 フレンジ 座り RF コアシアル接続器
2.4 タイプ製品は高性能ミリメートル波コネクタで,周波数は50GHzで,空気インターフェイスでスレッドコネクタを使用し,容量が小さく,軽量で,使用頻度が高い.信頼性のある接続高周波マイクロ波測定器やミリ波測定器で広く使用されています.
高精度50オム同軸2.4mmコネクタは,幅広い汎用RFおよびマイクロ波アプリケーションに適しています.これらのコネクタは,高性能で知られています.試験と測定の様々なシナリオで一般的に使用されます耐久性のあるステンレス鋼で作られ,これらのコネクタは,繰り返し使用に耐えられるように構築されています彼らは空気介電システムで設計され,低損失のプラスチック中心導体サポートを組み込む.

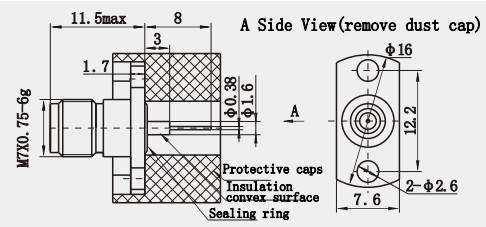

2.4mm RFコアシアルコネクタルの概要図:(mm)
仕様2 mm RF コアシアルコネクタ:
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC50GHz
|
|||
|
定位電圧
|
170VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥5000MΩ
|
|||
|
接触抵抗 |
外導体
|
≤2mΩ
|
||
|
中央導体
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
インターフェースの寸法:
特徴:
1高周波範囲:
高周波アプリケーションのために設計された2.4mmコネクターは,DCから50GHzの周波数範囲内で動作する.これは,さまざまなブロードバンド送信ニーズに対応することを可能にします.衛星通信や高周波ネットワーク分析機など.
伝送中に信号損失を効果的に軽減し,高性能を維持する.
2コンパクトデザイン:
2.4mmのコンネクタの小サイズと,外導体直径がわずか2.4mmで,空間が限られたアプリケーションに適しており,コンパクトなシステム設計に統合できます.
軽量性により,簡単に持ち運びられ,取り扱いが容易であり,頻繁に組み立て,解体を必要とする測定機器に特に適しています.
3機械的な耐久性:
ステンレス鋼または黄金化仕上げの銅製の2.4mmコネクターは,優れた機械的強度と耐腐蝕性を保証します. 500/1000の交配サイクルまで耐えることができます.
この設計は,女性ソケットを保護する自己調整機能で装備されており,接続中に一般的なSMAおよび3.5mmコネクタが経験するダメージを防ぐことができます.
利点:
| 普通の製品 | エリート製品 | |
| 周波数範囲 | DC~40GHz | DC~65GHz |
| VSWR | ≤135 | ≤13 |
| 耐久性 | 300 サイクル | >500サイクル |
適用:
2.4mmコネクタ 高周波帯,コンパクトな設計,機械的な耐久性,優れた電気性能,幅広い業界標準の互換性ミリメートル波の装置やシステムに不可欠な重要な部品になりました高周波で精密な接続を必要とするアプリケーションでは,2.4mmコネクターは効率的で信頼性の高いソリューションを提供します.
