2.4mm メスメス 金色フラंजパネルコネクタ 高周波RFMMWコアシアル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ポイント: | ミリメートル波のコネクター | 性別: | 女性 |
|---|---|---|---|
| 材料: | 青銅 | キーワード: | 2.4mm MMWのコネクター |
| 敷き布団: | 黄金塗装 | 適用する: | RF |
| コネクタタイプ: | 2つの穴はコネクター パネルのフランジを付けたようになる | ||
| ハイライト: | 高周波RFMMWコアシアルコネクタ2.4mm メスフレンジパネルコネクタ,2.4mm Female Flange Panel Connector |
||

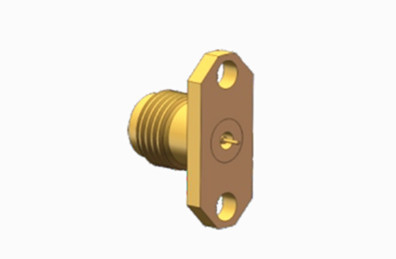

2.4mm メスメス 金属フラング RFMMW同軸接続器
2.4mmの製品ラインは,高性能ミリメートル波 (MMW) コンネクタで構成され,最大50GHzの周波数で動作します.空気インターフェースとスレッド接続を使用して,このコネクタにはコンパクトサイズなどの特徴があります高周波マイクロ波測定およびミリ波波アプリケーションで広く使用されています.
精密度50オムの同軸2.4mm接続は,普遍的なRFおよびマイクロ波アプリケーションに適しています. 幅広い試験および測定シナリオに理想的です.携帯電話と衛星通信を含む耐久性のあるステンレス鋼で作られ,繰り返し使用に耐えるように作られています.彼らは空気介電器で設計され,中央導体のための低損失のプラスチックサポートを組み込む性能と長寿を向上させる.

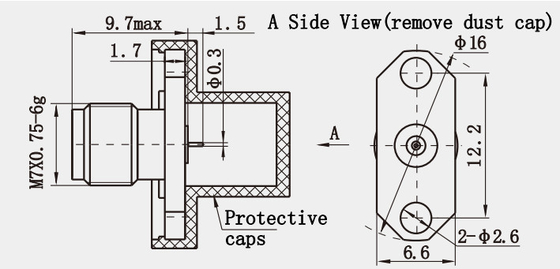

仕様(mm):
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 150 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 500 VRMS (海面最大) |
|
静止電波比 |
≤ 13 |
| 接触抵抗 | 中心電導 ≤4.0mΩ |
| 外導体 ≤ 2.5 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング |
銅,金で覆われた |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
| 挿入損失 | < 0.04 sqrt (f (GHz)) dB |
| 温度範囲 | -65 °C~+165 °C |
| 接触ピン | 黄金塗装 |
特徴:
このコネクタは,50Ωの特徴的なインペデンスを持つ50GHzまでの周波数帯に対応するように設計されている.高性能伝送を達成するために空気介電器を使用している.さらに,既存のSMAと次元的に互換性がある3.5mm,2.92mmのコネクタを搭載し,接続インターフェイスにこれらの以前のデザインの優れた機能を組み込み,正確なフィットメントを可能にします.このコネクタのソケットは4つのスロットで設計されています柔軟性を高め,内導体の磨きを軽減し,運用信頼性を向上させる.
適用:
1通信機器: このコネクタは,優れた高周波性能により,アンテナと通信機器を接続するために広く使用されています.信号伝送の安定性と効率性を確保する.
2計測装置: 試験および測定機器では, 2.4mm 波接続器は,ネットワーク分析機,スペクトル分析機,測定の正確性を確保するための高精度機器.
3RFIDおよびSDRシステム:RFIDおよびソフトウェア定義ラジオ (SDR) システムは,高周波および信頼性のコネクタを必要とします.4mm波接続も優れた性能を示しています.
