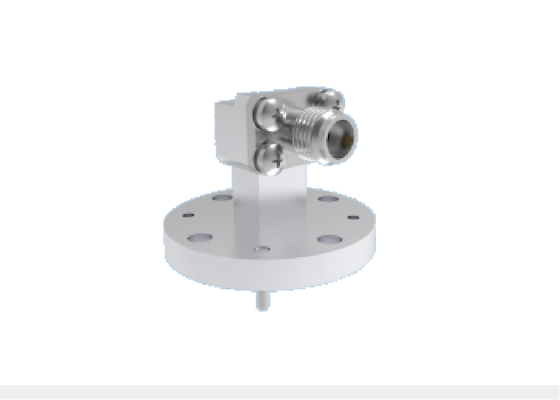

WR22 BJ400 直角導波管 - 2.4 mm 同軸アダプター 4 穴丸型フランジマウント 23.9 GHz-50.1 GHz Ka バンド航空宇宙導波管コンポーネント

大画像 : WR22 BJ400 直角導波管 - 2.4 mm 同軸アダプター 4 穴丸型フランジマウント 23.9 GHz-50.1 GHz Ka バンド航空宇宙導波管コンポーネントベストプライス

商品の詳細:

起源の場所:	Xi'an、中国
ブランド名:	ELT
証明:	ISO 9001, ISO14001
モデル番号:	BTZH-P2K-1

お支払配送条件:

最小注文数量:	MOQ 10pcs
価格:	Depending on the quantity
パッケージの詳細:	1個/プラスチック袋100個/箱
受渡し時間:	支払いを受け取ってから8〜12週間
支払条件:	T/TかLC
供給の能力:	条件として

詳細製品概要

製品名:	WR22 - 同軸 2.4mm アダプター	モデル:	BTZH-P2K-1
周波数範囲:	23.9GHz～50.1GHz	中心導体:	銅合金,金塗装
外部導体:	アルミニウム合金、自然色導電性酸化	構造:	直角
同軸ポート:	2.4mm	導波管ポート:	BJ400/WR22
取付方法:	4穴丸フランジマウント	VSWR:	≤1.25
挿入損失:	≤0.25dB	重さ:	≤16g
ハイライト:	WR22波導体から2.4mm同軸アダプター2.92mm RFコネクタフレンズマウント , Ka band aerospace waveguide component , 2.92mm RF connector with flange mount

製品説明：

導波管 - 2.4mm ミリ波アダプター

Elite Electronics は、エンドラウンチ構成とライトアングル構成という 2 つのコア構造で提供される、航空宇宙グレードの高性能導波管 - 同軸アダプターを製造しています。 5.3 GHz ～ 145 GHz の広範な周波数範囲をカバーする当社の方形導波管オプションは、標準的な BJ / WR 仕様に及びます: BJ70(WR137)、BJ84(WR112)、BJ100(WR90)、BJ120(WR75)、BJ140(WR62)、BJ180(WR51)、BJ220(WR42)、 BJ260(WR34)、BJ320(WR28)、BJ400(WR22)、BJ500(WR19)、BJ620(WR15)、BJ740(WR12)、BJ900(WR10)、BJ1200(WR8)。

利用可能な同軸インターフェースには、SMA、2.92 mm、2.4 mm、1.85 mm、1.0 mm、0.8 mm シリーズが含まれており、すべての導波管ポートは指定された周波数帯域全体で全帯域幅動作の定格を備えています。

当社の航空宇宙用導波管 - 同軸変換アダプタは、堅牢な機械構造、コンパクトな設置面積、優れた安定した RF 性能、20 グラム未満の軽量を誇り、衛星および宇宙船の航空宇宙用途に広く導入されています。

外形寸法導波管WR22から2.4mmコネクタへ:

モデル番号:BTZH-P2K-1

WR22 BJ400 直角導波管 - 2.4 mm 同軸アダプター 4 穴丸型フランジマウント 23.9 GHz-50.1 GHz Ka バンド航空宇宙導波管コンポーネント 0

より多くの導波管コネクタ、製品カタログをご希望の方はお気軽にお問い合わせください。 |カスタムソリューションが利用可能

アプリケーション:

西安エリートエレクトロニクスは、 システム的相互接続ソリューションの大手メーカー主に航空宇宙、航空、ナビゲーション、レーダー、通信、測定、エレクトロニクスフィールド。当社の高品質の製品は、過酷な環境における耐久性と信頼性を確保するために、最高級の材料と厳格なプロセスを使用しています。

WR22 BJ400 直角導波管 - 2.4 mm 同軸アダプター 4 穴丸型フランジマウント 23.9 GHz-50.1 GHz Ka バンド航空宇宙導波管コンポーネント 1

梱包と配送

包装:

の導波管 WR 22 ～同軸 2.4mmコネクタ輸送中に確実に保護されるよう、慎重にカートンに梱包されています。

WR22 BJ400 直角導波管 - 2.4 mm 同軸アダプター 4 穴丸型フランジマウント 23.9 GHz-50.1 GHz Ka バンド航空宇宙導波管コンポーネント 2

配送：

私たちは、を出荷します導波管WR22から同軸2.4mmまでコネクタ信頼できる宅配便サービスを利用して、安全かつ迅速にお客様にお届けします。顧客には追跡番号が表示されます。出荷後。

導波管ポートの比較

BJ (中国規格)	WR	周波数(GHz)	内幅	内側の高さ	共通周波数バンド
BJ70	WR137	5.38～8.17	34.85	15.8	C/Xバンド
BJ84	WR112	6.57～9.99	28.5	12.62	Xバンド
BJ100	WR90	8.20～12.50	22.86	10.16	Xバンド
BJ120	WR75	9.84～15.00	19.05	9.525	く低周波。
BJ140	WR62	11.90～18.00	15.8	7.9	クーバンド
BJ180	WR51	15.80～24.00	12.95	6.48	Ku高周波/K低周波
BJ220	WR42	18:00～26:50	10.67	5.33	Kバンド
BJ260	WR34	21:70～33:00	8.636	4.318	カ低周波。
BJ320	WR28	26:50～40:00	7.112	3.556	カ
BJ400	WR22	33.00～50.00	5.69	2.845	カ高周波/U
BJ500	WR19	39.20～59.60	4.775	2.388	U/Vバンド
BJ620	WR15	50.00～75.00	3.759	1.88	Vバンド
BJ740	WR12	60.50～91.90	3.099	1.549	Eバンド
BJ900	WR10	75.00～110.0	2.54	1.27	Wバンド
BJ1200	WR08	92.20～140.0	2.032	1.016	Fバンド
