2MF540Aケーブルのための4mm男性ステンレス鋼RFケーブルコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.4mm | キーワード: | ミリメートル波のアダプター |
| ポイント: | ミリメートル波のアダプター | 敷き布団: | ニッケル付 |
| 適用する: | RF | 表面のめっき: | 不動態化される |
| ハイライト: | MF540A ケーブルコアキシアル接続器,2.4mm RFケーブルコアシアルコネクタ,ステンレス鋼のRFケーブルコアシアルコネクタ |
||

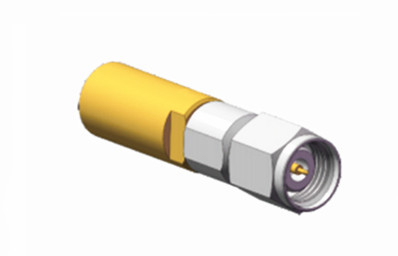

2MF540Aケーブルのための4mm男性ステンレス鋼RFケーブルコアシアルコネクタ
2.4シリーズのコネクタは,空気インターフェースとスレッド接続で特徴付けられ,50GHzまでの周波数のために設計された高性能ミリ波コネクタです.軽量設計高周波マイクロ波測定器とミリ波波装置で広く使用されています.
仕様 2MF540Aケーブルのための4mm男性ステンレス鋼RFケーブルコアシアルコネクタ(mm):
モデルの特定のデータは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 50 GHz |
| 定位電圧 | 170VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 500 VRMS (海面最大) |
|
静止電波比 |
≤1.05+0.005f |
| 接触抵抗 | 中心電導 ≤ 2 mΩ |
| 外導体 ≤ 3 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング |
銅,金で覆われた |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
| 挿入損失 | < 0.04 sqrt (f (GHz)) dB |
| 温度範囲 | -65 °C~+165 °C |
特徴:
2.4mmケーブルRFコネクタは,低VSRと挿入損失をもたらす高度な空気介電設計を採用しています.この特徴は,低挿入損失が信号伝送中にエネルギー損失を大幅に減少させるため,高周波伝送にとって特に重要です.低VSWRは信号安定性と伝送効率を向上させる.さらに,コネクタは50GHzまでの周波数で動作する.現代の高速通信システムの厳格な周波数範囲要件を満たす.
このコネクタの機械設計も巧妙で,外導体の直径は2.4mmで,1.85mmシリーズコネクタと互換性があります.この設計は,使用の柔軟性を向上させるだけでなく,異なるデバイスとの間の適応と接続をより良く可能にします高精度と耐久性により,2.4mm RFコネクタは,精度測定フィールドとミリ波通信システムで広く使用されています.試験・測定機器など.
適用:
1高周波ネットワーク分析機
デバイス接続性: 2.4mmケーブル RFコネクタは,高周波ネットワーク分析機で広く使用されています.これらのコネクタは,空気インターフェースで設計され,非常に高い性能と安定性を達成できます.特に50GHzまでのテスト環境では主に試験機器と試験対象デバイスを接続するために使用され,信号伝送時の正確性と信頼性を保証します.
2試験・測定装置
カリブレーション試験:2.4mm RFコネクタは,様々な試験および測定機器に大幅に使用されています.特に,カリブレーションキットおよび計測アプリケーションでは,精密な空気介電体設計により,非常に正確な測定が可能になります.実験室や生産ラインの校正装置で使用され,異なる試験機器に均等な性能基準を保証します.
精密測定ツール: 2.4mmコネクタは,最終打ち上げ評価試験およびボードエンド試験機器でも広く使用されています.これらのコネクタは高い信頼性と繰り返しが可能です.すべての測定の一貫性を確保し エンジニアに相当な便宜を提供.
注記:
10,000種類以上ありますコネクタ詳細を教えてください. 詳細はこちら.ほら.
