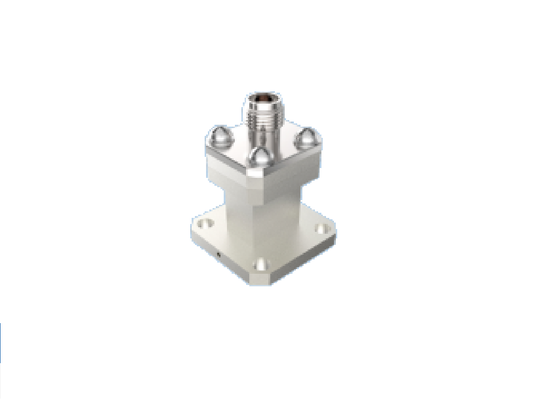

WR28 BJ320 エンドローンチ導波管から 2.92mm K タイプ同軸アダプター 26.4GHz-38GHz Ka バンド航空宇宙グレード RF 導波管同軸遷移コネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | WR28 - 同軸 2.92mm RF コネクタ | モデル: | BTZH-H1J-3 |
|---|---|---|---|
| 周波数範囲: | 26.4GHz～38GHz | 中心導体: | 銅合金,金塗装 |
| 外部導体: | アルミニウム合金、自然色導電性酸化 | 構造: | 打ち上げ終了 |
| 同軸ポート: | 2.92mm Kタイプ | 導波管ポート: | BJ320/WR28 |
| 取付方法: | 4穴フランジマウント | VSWR: | ≤1.25 |
| 挿入損失: | ≤0.25dB | 重さ: | ≤16g |
| ハイライト: | 2.92mm RF波導アダプター,Kaバンド同軸切換コネクタ,航空宇宙級波導同軸アダプター |
||
製品説明:
波導体からK型 (2.92mm RFコネクタ) mmWave
エリート・エレクトロニクス (Elite Electronics) は,航空宇宙級の波導体から同軸アダプタを2つの構造型で製造している.端打ちおよび直角型.周波数は5.3 GHzから145 GHzまで.直角型波導口には,:BJ70(WR137),BJ84(WR112),BJ100(WR90),BJ120(WR75),BJ140(WR62),BJ180(WR51),BJ220(WR42),BJ260(WR34),BJ320(WR28),BJ400(WR22),BJ500(WR19),BJ620(WR15),BJ740(WR12),BJ900(WR10BJ 1200 ((WR8) 同軸インターフェイスカバー SMA2.92mm,2.4mm,1.85mm,1.0mm,0.8mmシリーズ.各波導体ポートは,波導体帯域幅を完全にサポートする.信頼性の高い構造を特徴とする.コンパクトな外形,優れた電気性能,一貫性,軽量 (≤20g) のため,これらの製品は様々なタイプの宇宙船に広く使用されています.
2.92mm RFコネクタK型コネクタとしても知られています. 2.92mmのコネクタにはケーブルコネクタがあります.フランジマウント接続器SMAシリーズと3.5mmのコネクタと完全に互換性があり,コンパクトなサイズを含む主要な利点を提供しています.軽量設計高い動作頻度で 安定した信頼性の高い接続性
図面の次元波導体WR28から2.92mm RFコネクタ:
モデル番号:BTZH-H1J-3
波導コネクタを商品カタログのために私達に連絡することを躊躇しないでください.. |カスタム ソリューション
応用:
シアン エリート・エレクトロニクス システム的な相互接続ソリューションの主要メーカー主に航空宇宙,航空,ナビゲーション,レーダー,通信,測定に利用する電子機器田んぼです 高品質の製品では 最高の材料と厳格なプロセスを用いて 厳しい環境でも耐久性と信頼性を保証します
梱包 と 輸送
パッケージ:
について波導体 WR 28 から同軸型 K 2.92mm RFコネクタ輸送中に保護されるように 慎重にカートンに詰め込まれています
輸送:
輸送する波導体 WR28 から 同軸型 K 2.92mm RFコネクタ信頼性の高い宅配便サービスを利用して 顧客に安全で迅速な配達を保証します
波導港の比較
|
B.J. (中国標準) |
WR | 周波数 (GHz) | 内側幅 | 内部高さ | 共通周波数帯 |
| BJ70 | WR137 | 5.38817 | 34.85 | 15.8 | C/Xバンド |
| BJ84 | WR112 | 6.57・999 | 28.5 | 12.62 | Xバンド |
| BJ100 | WR90 | 8.20・1250 | 22.86 | 10.16 | Xバンド |
| BJ120 | WR75 | 9.84 ¥1500 | 19.05 | 9.525 | 低周波のク |
| BJ140 | WR62 | 11.90・1800 | 15.8 | 7.9 | クーバンド |
| BJ180 | WR51 | 15.80・2400 | 12.95 | 6.48 | 高K低周波 |
| BJ220 | WR42 | 18.002650 | 10.67 | 5.33 | Kバンド |
| BJ260 | WR34 | 21.70・3300 | 8.636 | 4.318 | 低周波だ |
| BJ320 | WR28 | 26.50・40. その通りだ00 | 7.112 | 3.556 | カ |
| BJ400 | WR22 | 33.0050ドルだ00 | 5.69 | 2.845 | 高周波/U |
| BJ500 | WR19 | 39.20・5960 | 4.775 | 2.388 | U/V帯 |
| BJ620 | WR15 | 50.0075 セント00 | 3.759 | 1.88 | Vバンド |
| BJ740 | WR12 | 60.50・91.90 | 3.099 | 1.549 | Eバンド |
| BJ900 | WR10 | 75.00110. ほら,どうした?0 | 2.54 | 1.27 | Wバンド |
| BJ1200 | WR08 | 92.20・140. その通りだ0 | 2.032 | 1.016 | Fバンド |
