ブラス 防水 女性 フランジ ケーブル用のRF同軸接続
|
商品の詳細:
お支払配送条件:
|
詳細製品概要

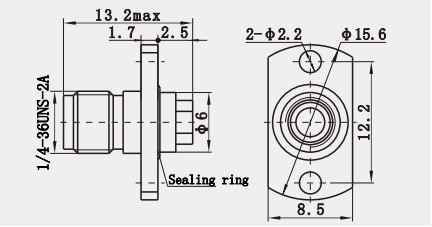

| キーワード: | 2つの穴はコネクター パネルのフランジを付けたようになる | タイプ: | ミリメートル波のコネクター |
|---|---|---|---|
| 敷き布団: | 黄金塗装 | 適用する: | RF |
| 隔熱器: | PTFE | 材料: | 青銅 |
| 性別: | 女性 | Impendence: | 50オム |
| ハイライト: | ブロンズ 防水 女性 RF コアシアルコネクタ フレンズマウント RF コアシアルコネクタ,Flange Mount RF Coaxial Connector |
||

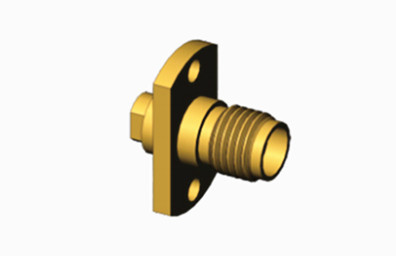

ブラス 防水 女性 フランジ ケーブル用のRF同軸接続
一般に"K型"と呼ばれる2.92コネクタは,最大40GHzの周波数をサポートする能力によりミリメートル波技術において不可欠である.このアダプタはSMAと3つのアダプタを簡単に交換できるだけでなく.5シリーズ同型機ですが,空気介電システムも搭載しています. 簡素な設計,軽量性,高周波での卓越した性能,信頼性の高い接続を保証します.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
1サイズと重さ
コンパクトサイズ:外導体の直径が2.92mmで,K型コネクタの設計は,他の多くの種類のコネクタと比較して,大幅に小さいサイズで高い性能を保証します.
軽量: 軽量な部品は,軽量で,特に機器の負荷を減らすことが不可欠なアプリケーションに役立ちます.
2メカニカル・電気性能
優れた電気性能:K型コネクタは,低圧ステンディングウェーブ比 (VSWR) と挿入損失を特徴とする空気伝送線の利点を利用します.安定かつ効率的な信号伝送を保証する.
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD38
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD76G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
適用:
1電子戦争
信号妨害および反妨害:電子戦争では,K2.92コネクタが妨害信号を送信するために使用されます.高い動作周波数と低い挿入損失が妨害信号の効果的な送信を保証する場合.
迅速な配備:K2.92コネクタの軽量でコンパクトなサイズにより,迅速な移動と配備を必要とする電子対策機器に適しています.システムの移動性と応答速度を向上させる.
2衛星通信
高性能接続性:衛星通信において,K2.92コネクタは,地上機器から衛星への信号の損失のない送信において重要な役割を果たします.優れた電気性能により高信頼性の信号伝送を保証する.
極端な環境に耐える: 極端な大気外環境で動作する衛星機器の場合は,K2の材料と設計92のコネクターは,放射線と極端な温度変動条件下で安定したパフォーマンスを保証します.
