K2.92 CXN3506/MF108Aケーブル用のステンレス鋼の女性RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 女性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | 2穴はコネクター パネルのフランジを付けたようになる |
| ポイント: | ミリメートル波のコネクター | 敷き布団: | 不動態化される |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | MF108A ステンレス鋼RFコネクタ,CXN3506 ケーブル RF コネクタ,女性用ステンレス鋼RFコネクタ |
||

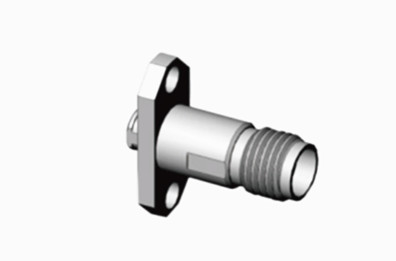

K2.92 CXN3506/MF108Aケーブル用のステンレス鋼の女性RFコネクタ
2.92型コネクタとしても知られるK型は,一般的に使用されるミリメートル波コネクタで,周波数は最大40GHzである.SMAシリーズと3つのコネクタで互換的に使用することができる.5 シリーズ製品と空気インターフェースを採用K型コネクタは,小さいサイズ,軽量,高い使用頻度,信頼性の高い接続が特徴です.

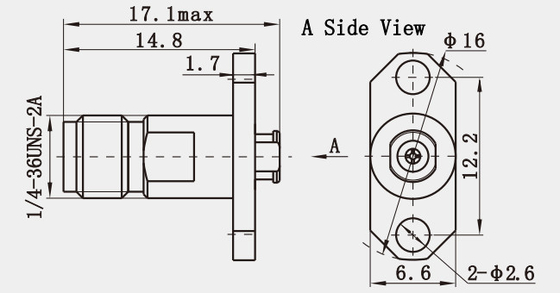

輪郭 図面:
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD38
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD76G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1構造と材料:
- メインボディは統合設計で,モデルの漏れを効果的に防止します.
- 外の電導体はステンレス鋼でできていて 耐久性や耐腐蝕性を高めます
- 中央電導はベリリウム銅製で 金属塗装で 電気性能が良く 長期安定性を保証します
2電気特性:
- 特徴的なインピーダンスは50Ωで,様々なRFアプリケーションに適しています.
- 周波数帯は広く,DCから40GHzまであり,高周波アプリケーションのニーズを満たしています.
- 40GHzで1.15未満の低電圧静止波比 (VSWR) は,効率的な信号伝送を保証します.
適用:
1レーダー工学:高周波帯域と低挿入損失特性により,K2.92コネクターは高周波信号の送信のためにレーダーシステムで使用されます.レーダー機器の正確性と信頼性を確保する.
2電子戦:電子戦の分野では,K2.効率的な電子干渉と反干渉機能を達成するために,様々な高周波デバイスを接続するために,92のコネクタが使用されています..
3衛星通信: K2.92コネクタは,優れた電気性能と機械特性により,アンテナと受信機を接続するために衛星通信システムで使用されています.安定した信号伝送を保証する.
