K2.92 女性ステンレス鋼2穴フレンズマウントPCB RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 女性 |
|---|---|---|---|
| 製品名: | 2.92mmのKのタイプ | 特徴: | 2穴はコネクター パネルのフランジを付けたようになる |
| ポイント: | ミリメートル波のコネクター | 敷き布団: | 不動態化される |
| 適用する: | RF | 隔熱器: | PTFE |
| 周波数範囲: | DC - 40GHz | 阻力: | 50Ω |
| ハイライト: | ステンレスステールPCB RFコアシアルコネクタ 女性PCB RFコアシアルコネクタ,Female PCB RF Coaxial Connector |
||

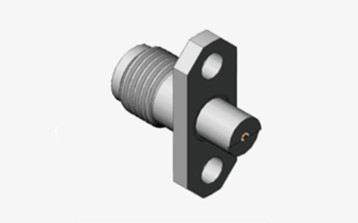

K2.92 女性ステンレス鋼2穴フレンズマウントPCB RFコアシアルコネクタ
K型 (2.92mm,SMK) ミリメートル波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つである.幅広い周波数帯は40GHzまでである.SMAと3.5mmコネクタとペアすることができます.
このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性があり,
高精度50Ohm同軸2.92mm (女性) コンネクタは,汎用RFおよびマイクロ波アプリケーションのために設計されています.これらの高性能コネクタは,様々な試験および測定シナリオで広く使用されています.携帯電話から衛星通信まで,適切な設備とケーブルの相互接続を保証します.耐久性のあるステンレス鋼で作られたこれらのコネクタは,繰り返し使用に耐えることができます.彼らは空気介電器と低損失のプラスチック中心電導体のサポートを備えています.
仕様:
注: モデルの具体的なデータは,製品仕様表のデータに基づいています.
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |

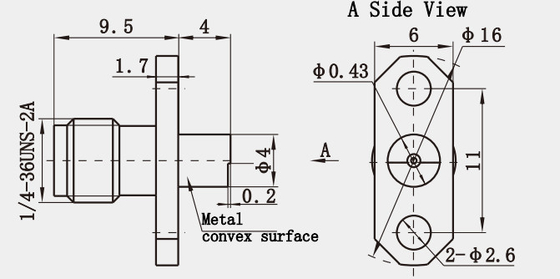

K2.92 女性ステンレス鋼2穴フレンズマウントPCB RFコアシアルコネクトの概要図r(mm)
特徴:
- 耐久性 と 信頼性: 高品質のステンレス鋼で作られ,このコネクタは優れた機械的強度と耐腐蝕性を表しています.これらの特性により,厳しい環境条件でも長期にわたって耐久性があり,信頼性の高い性能が保証されます外部通信インフラと軍事用アプリケーションの両方に不可欠です
- 低挿入損失とリターン損失: 2.92mmのコネクタの設計により,送信中に信号損失を最小限に抑え,最小限の衰弱で効率的な信号転送を保証します.低回帰損失 (反射損失) は,信号反射を減らすことでコネクタの有効性をさらに高めます信号の整合性を長距離維持する.
適用:
1科学研究:粒子加速器:粒子加速器のような大規模科学機器で使用される.
2望遠鏡: 天体物理学研究のための電波望遠鏡で使用される.
医学画像:
3MRI マシン:磁気共鳴画像装置の高周波部品で役割を果たします.
4産業自動化
5センサーネットワーク: 高信頼性の接続を必要とする産業用センサーネットワークにとって重要です.
6制御システム: 製造自動化のための制御システムで使用される.
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD14
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD75G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
