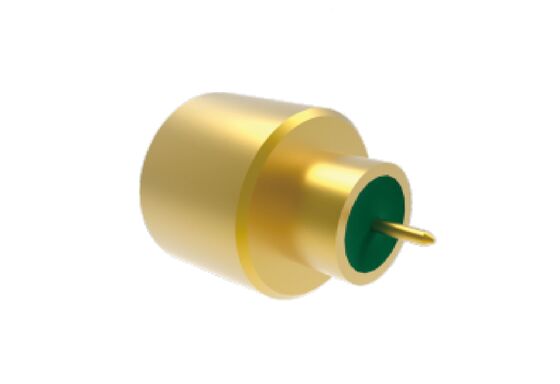

50Ω 40GHz 密封式SMP 男性プラグコネクタ 低ILのPCB溶接機航空宇宙RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP バルクヘッド航空宇宙 RF コネクタ | モデル: | SMP(M)-JHD432-S |
|---|---|---|---|
| 周波数範囲: | 0.3MHz~40GHz | インピーダンス: | 50Ω |
| DWV: | 500V | 絶縁抵抗: | ≧5000MΩ |
| 中心導体: | ≤6mΩ;コバール合金、金メッキ | 外部導体: | ≤3mΩ;コバール合金、金メッキ |
| 漏れ率: | <1.01325 X 10-3 パ·cm3/s | 絶縁体: | ガラス |
| VSWR: | ≤135 | 挿入損失: | ≤0.4dB |
| 温度: | -55°C~125°C | 耐久性: | 500サイクル |
| ハイライト: | 50Ω SMP 男性プラグコネクタ,40GHzの密閉式RFコネクタ,低挿入損失PCB溶接コネクタ |
||
50Ω 40GHz hermeticシールSMPオスプラグコネクタ PCBはんだ用 航空宇宙RFコネクタ 低挿入損失付き
SMPシリーズは、ミニチュアプッシュオン式航空宇宙RFコネクタです。コンパクトサイズ、軽量、広い動作周波数帯域幅が特徴で、最大動作周波数40GHzまで対応します。SMPプラグは、フルデテント、リミテッドデテント、スムースボアの3つのインターフェースタイプを備えています。 ブラインドメイト接続をサポートし、接続構造の軸方向およびラジアル方向のフローティングを可能にします。最も広く使用されているRF同軸コネクタの1つとして、RFおよびマイクロ波信号伝送、およびモジュラー高密度実装シナリオに適しています。車載、艦載 および衛星搭載用途に広く適用されています。SMPデザインの特徴 航空宇宙RFコネクタ
コンパクトデザイン
- 最大40GHzの周波数帯域動作
- 信頼性のための堅牢な構造、バルクヘッドスクリュー M5x0.5-6g
- 複数の構成で利用可能：ストレート、直角、バルクヘッド、PCB、フランジマウントオプション
- 低VSWR & 挿入損失
- SMP航空宇宙RFコネクタのインターフェース
PCBはんだ用 hermeticシール SMPオスコネクタ モデル番号： SMP(M)-JHD432-S (スムースボアタイプ)
類似タイプ： PCBはんだ用 hermeticシール SMPオスコネクタ SMP(M)-JHD169-F (フルデテントタイプ)
注：お客様の用途に応じた類似モデルについては、カタログをご確認ください。
