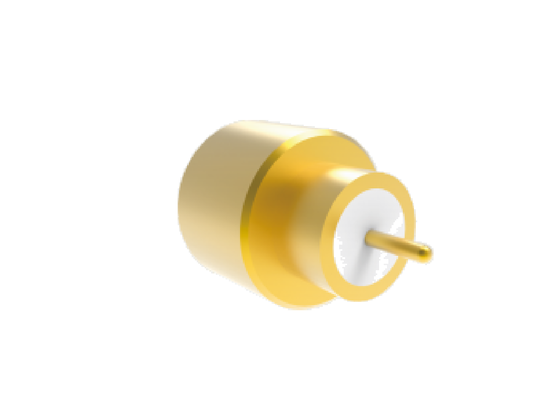

50Ω 40GHz ハーメチックシール SMPM プラグ ピン外径 2.18mm の PCB はんだ用フルデテント 低挿入損失の航空宇宙用 RF コネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMPM PCB 航空宇宙用 RF コネクタ | モデル: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| 周波数範囲: | 0.3MHz~40GHz | インピーダンス: | 50Ω |
| DWV: | 500V | 絶縁抵抗: | ≧5000MΩ |
| 中心導体: | ≤8mΩ;カバール合金、金メッキ | 外部導体: | ≤3.5mΩ;カバール合金、金メッキ |
| 絶縁体: | 無色透明のガラス | VSWR: | ≤1.4 |
| 挿入損失: | ≤0.4dB | 漏れ率: | ≤1.01325×10-3Pa・cm3/s |
| 温度: | -55°C~125°C | 耐久性: | 500サイクル |
| ハイライト: | 40GHz SMPM RFコネクタ,密閉式PCB溶接コネクタ,低挿入損失の航空宇宙RFコネクタ |
||
50Ω 40GHz 封止型 SMPM プラグ フルデテント PCB ソルダー用 ピンOD 2.18mm 航空宇宙RFコネクタ 低挿入損失
SMPM航空宇宙RFコネクタは、サブミニチュアプッシュオンRF同軸コネクタです。SMPシリーズよりも小型で軽量、広い動作周波数帯域幅を持ち、最大動作周波数は50GHzです。オスコネクタは、フルデテントとスムースボアの2つのインターフェースタイプがあります。ブラインドメート接続により、 mating structure の軸方向およびラジアル方向のフローティングが可能です。RFおよびマイクロ波信号伝送、およびモジュラー高密度実装アプリケーションに適しており、車載、艦載、衛星搭載分野で広く使用されています。
SMPM航空宇宙RFコネクタの設計上の特徴
- コンパクト設計
- 最大40GHzの周波数帯域動作
- 信頼性のための堅牢な構造
- 複数の構成で利用可能：ストレート、直角、バルクヘッド、PCBおよびフランジマウントオプション
- 低VSWR＆挿入損失
SMPM航空宇宙RFコネクタのインターフェース
50Ω 40GHz 封止型 SMPM プラグ フルデテント PCB ソルダー用 ピンOD 2.18mm 航空宇宙RFコネクタ 低挿入損失
モデル番号： SMPM(MB)-JHD186-F
類似封止型 SMPM フルデテント モデル番号： SMPM(1.7)(MB)-JHD303-F
注：詳細なデータシートについては、お気軽に営業担当者にお問い合わせください。
注：お客様のアプリケーションに合わせて、より類似したモデルについてはカタログをご確認ください。
航空宇宙RFコネクタのアプリケーション
Xi'an Elite Electronicsは、以下の要求の厳しい産業向けの体系的な相互接続ソリューションを専門としています：
- 航空宇宙および航空システム
- ナビゲーションおよびレーダー機器
- 通信システム
- 測定器
- エレクトロニクスアプリケーション
梱包と配送
各SMPMフルデテントコネクタ航空宇宙RFコネクタは、輸送中の保護を確実にするために慎重に梱包されています：
迅速な配送のために信頼できる宅配便サービスを利用し、出荷時に顧客に追跡情報を提供します。
