50Ω 40GHz ハーメチックシールされた SMP 雄プラグ バルクヘッド コネクタ 低挿入損失の航空宇宙 RF コネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMPバルクヘッドコネクタ | モデル: | SMP(M)-JYD14G |
|---|---|---|---|
| 周波数範囲: | 0.3MHz~40GHz | インピーダンス: | 50Ω |
| DWV: | 500V | 絶縁抵抗: | ≧5000MΩ |
| 中心導体: | ≤6mΩ;コバール合金、金メッキ | 外部導体: | ≤3mΩ;コバール合金、金メッキ |
| 漏れ率: | <1.01325 X 10-3 パ·cm3/s | 絶縁体: | ガラス |
| VSWR: | ≤135 | 挿入損失: | ≤0.4dB |
| 温度: | -55°C~125°C | 耐久性: | 500サイクル |
| ハイライト: | 50Ω 40GHz SMP 男性プラグコネクタ,密閉式航空宇宙RFコネクタ,低挿入損失バルチードコネクタ |
||
50Ω 40GHz SMP オス プラグ バルクヘッド コネクタ 低挿入損失の航空宇宙 RF コネクタ
SMP シリーズは、小型プッシュオン RF 同軸コネクタです。小型、軽量で、最大動作周波数が 40 GHz までの広い動作周波数帯域幅を備えています。SMP プラグには、フル ディテント、リミテッド ディテント、スムース ボアの 3 つのインターフェイス タイプがあります。ブラインドメイト相互接続をサポートし、接続構造の軸方向と半径方向の両方のフローティングを可能にします。最も広く使用されている RF 同軸コネクタの 1 つとして、RF およびマイクロ波信号の伝送だけでなく、モジュール式の高密度設置シナリオにも適しています。車両搭載、船舶搭載などに広く適用されています。 そして衛星搭載の応用。
SMP 設計の特徴
- コンパクトな設計
- 最大40GHzの周波数帯域動作
- 信頼性を高める頑丈な構造、隔壁ネジ M5x0.5-6g
- 複数の構成で利用可能: ストレート、直角、バルクヘッド、PCB、およびフランジ マウント オプション
- 低いVSWRと挿入損失
SMP RF 同軸コネクタのインターフェース

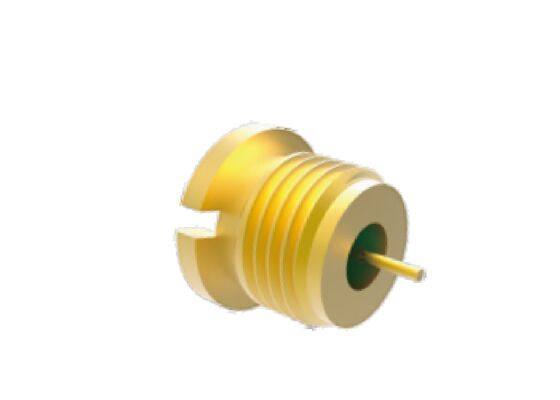

密閉型 SMP オス バルクヘッド コネクタ 型番: SMP(M)-JYD14G
同様のタイプ: 密閉型 SMP オス バルクヘッド コネクタ SMP(M)-JYD150
注: アプリケーションに応じて、より類似したモデルについてはカタログをご確認ください。
アプリケーション
Xi'an Elite Electronics は、次のような要求の厳しい業界向けの体系的な相互接続ソリューションを専門としています。
- 航空宇宙および航空システム
- ナビゲーションおよびレーダー装置
- 通信システム
- 測定器
- エレクトロニクス用途
梱包と配送
各 SMP コネクタ航空宇宙 RF コネクタは、輸送中の保護を確保するために慎重に梱包されています。
当社は迅速な配達のために信頼できる宅配便サービスを使用し、出荷時にお客様に追跡情報を提供します。
同様の製品モデルの追加情報については、カタログを確認するか、次の営業チームにお問い合わせください。
