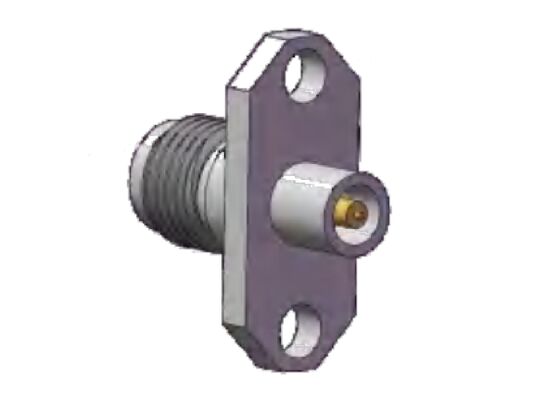

SSシェル 40GHz 2.92mm RFコネクタ Kソケットフレンズマウントホール スペーシング.480インチ (12.2mm)
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92mm RFコネクタ | モデル: | K-KFD136G |
|---|---|---|---|
| 周波数範囲: | 0.04Hzから40GHz | インピーダンス: | 50オーム |
| DWV: | 750V | 中心導体: | 銅合金,金塗装 |
| 外部導体: | ステンレス鋼、不動態化 | ピン径: | 直径0.3mm、0.4mm、0.7mm |
| 取付方法: | 2穴フランジマウント | 絶縁体: | PEI |
| ハイライト: | 2.92mm RFコネクタ フレンズマウント,40GHz RFコネクタ Kソケット,2.92mm RFコネクタ 12.2mm 穴間隔 |
||
製品説明:
Kタイプ (2.92mm) mmWaveコネクタ
Kタイプコネクタとしても知られる2.92mmWaveコネクタは、最大動作周波数40GHzの広く使用されているミリ波コネクタです。2.92mmコネクタには、ケーブルコネクタ、2穴フランジマウントコネクタ、4穴フランジマウントコネクタ、バルクヘッドコネクタ、2.92mmアダプタがあります。エアダイエレクトリックインターフェースを備え、SMAシリーズおよび3.5mmコネクタと完全に互換性があり、コンパクトなサイズ、軽量設計、高い動作周波数、安定した信頼性の高い接続などの主な利点を提供します。
2.92mm RFコネクタ (Kタイプ)インターフェース寸法:
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | 0.04GHz～40GHz | |
| 定格電圧 | 250V | |
| 耐電圧 | 750V | |
| 絶縁抵抗 | ≥ 5000 MΩ | |
| センター導体抵抗 | 外導体 | ≤2.0mΩ |
| センター導体 | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| 材質・機械的特性 | ||
| センター導体 | オス | 銅合金、金メッキ |
| メス | ベリリウム銅、金メッキ | |
| 弾性接触 | ベリリウム銅 | 金メッキ |
| シェルおよびその他の金属部品 | 真鍮、ステンレス鋼 | 金メッキまたは不動態化 |
| 絶縁体 | ガラス焼結 / PTFE / PEI | |
| 温度 | -55℃～+125℃ | |
外形寸法2穴フランジマウント2.92mmWaveコネクタメス: モデル K-KFD136G
| フランジ穴間隔 | 12.2mm |
| フランジ幅 | 6.7mm |
| ピン径 | 0.3mm |
外形寸法2穴フランジマウント2.92mmWaveコネクタメス: K-KFD144G (単位: mm)
| フランジ穴間隔 | 12.2mm |
| フランジ幅 | 6.6mm |
| ピン径 | 0.6mm |
外形寸法2穴フランジマウント2.92mmWaveコネクタメス: K-KFD164G (単位: mm)
| フランジ穴間隔 | 12.2mm |
| フランジ幅 | 6.6mm |
| ピン径 | 0.7mm |
その他の2.92mmコネクタについては、製品カタログをご請求ください。 | カスタムソリューションあり
用途:
Xi'an Elite Electronicsは、システム相互接続ソリューションのリーディングメーカーであり、主に航空宇宙、航空、航法、レーダー、通信、計測、エレクトロニクス分野にサービスを提供しています。 当社の高品質な製品は、最高の素材と厳格なプロセスを使用し、過酷な環境での耐久性と信頼性を確保しています。
梱包・配送
梱包:
ステンレス鋼製2穴フランジマウント2.92mm RFコネクタは、輸送中の保護を確実にするために、カートンに丁寧に梱包されています。
配送:
ステンレス鋼製2穴フランジマウント2.92mm RFコネクタは、信頼できる宅配便サービスを使用して、お客様への安全かつ迅速な配送を保証します。お客様は出荷後に追跡番号を受け取ります。
