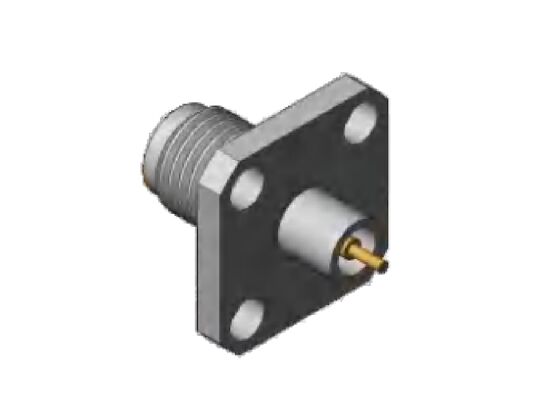

2.92mm RFコネクタ Kタイプジャック 4穴 12.7mm 0.5インチ角フランジ サイズとピン径 1.3mm、0.8mm、0.7mm
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92mm RFコネクタ | モデル: | K-KFD60G |
|---|---|---|---|
| 周波数範囲: | 0.04Hzから40GHz | インピーダンス: | 50オーム |
| DWV: | 750V | 中心導体: | 銅合金,金塗装 |
| 外部導体: | ステンレス鋼、不動態化 | フランジサイズ: | 角フランジ 0.5 インチ |
| ピン径: | 直径1.3mm、0.8mm、0.7mm | 取付方法: | 4穴フランジマウント |
| 絶縁体: | PEI/PTFE | ||
| ハイライト: | 2.92mm RFコネクタ 角フランジ,Kタイプ RFジャック 4穴,2.92mm RFコネクタ 12.7mmフランジ |
||
製品説明:
K型 (2.92mm) mmWaveコネクター
2.92mmWaveコネクタ K型コネクタとしても知られるK型コネクタは,最大動作周波数が最大40GHzである広く使用されるミリメートル波コネクタです.92mmのコネクターは,ケーブルコネクターはあります.フレンズマウントコネクタ バルチードコネクタ空気介電インターフェースを備えており,SMAシリーズと3.5mm接続器と完全に互換性があり,コンパクトサイズ,軽量設計,高い動作周波数安定した信頼性の高い接続性です
高周波のSMA RFコネクタアプリケーションでは,3.5mmコネクタや2.92mmコネクタなどの代替ソリューションを提供しています.当社の3.5mm/2.92mm mmWaveコネクタ/アダプタは,SMAコネクタ/アダプタと同じ 1/4-36 UNSスレッド寸法で,完全な互換性と交換性を保証します.3.5mmコネクターは35 GHzまでの周波数をサポートし,2.92mmコネクターは40 GHzまでの周波数で動作することができます.
2.92mm RFコネクタ (K型)インターフェースの寸法:
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | 0.04GHz~40GHz | |
| 定位電圧 | 250V | |
| ダイレクトリック 電圧抵抗 | 750V | |
| 断熱抵抗 | ≥ 5000 MΩ | |
| 中心抵抗 | 外導体 | ≤2.0mΩ |
| 中央導体 | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅合金,金付 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅,不?? 鋼 | 黄金塗装または消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 温度 | -55°C ~ +125°C | |
図面の次元4ホールのフレンズマウントSS 2.92mm波接続器 女性:モデルK-KFD60G
| フレンジの大きさ | 12.7mm * 12.7mm |
| フレンズ穴間隔 | 8.6mm |
| ピン直径 | 0.7mm |
図面の次元4ホールのフレンズマウントステンレス鋼2.92mm波接続器 女性: K-KFD62G (単位:mm)
| フレンジの大きさ | 12.7mm * 12.7mm |
| フレンズ穴間隔 | 8.6mm |
| ピン直径 | 0.8mm |
| フレンジの大きさ | 12.7mm * 12.7mm |
| フレンズ穴間隔 | 8.6mm |
| ピン直径 | 1.3mm |
2.92mmのコネクタを商品カタログのために私達に連絡することを躊躇しないでください. |カスタム ソリューション
応用:
シアン エリート・エレクトロニクスシステム的な相互接続ソリューションの主要メーカー主に航空宇宙,航空,ナビゲーション,レーダー,通信,測定に利用する電子機器田んぼです 高品質の製品では 最高の材料と厳格なプロセスを用いて 厳しい環境でも耐久性と信頼性を保証します
梱包 と 輸送
パッケージ:
ステンレス鋼4ホールのフレンズマウント2.92mm RFコネクタは,輸送中に保護を確保するために慎重に紙箱に包装されています.
輸送:
信頼性の高い宅配便サービスを利用して ステンレス鋼4ホールフレンズマウント2.92mm RFコネクタを 顧客に安全で迅速な配達を保証します輸送後.
