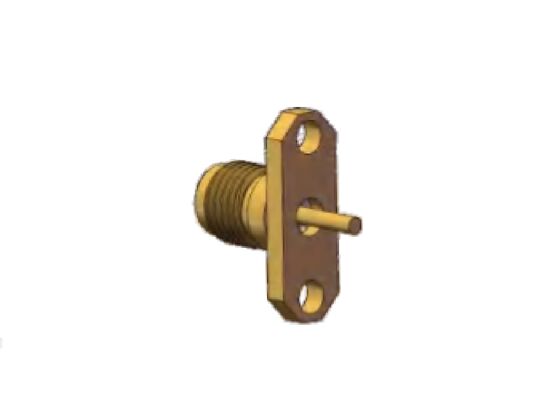

真鍮 40 GHz 2.92 mm RF コネクタ K タイプ ジャック フランジ穴間隔 12.2 mm およびピン直径 1.3 mm
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92mm RFコネクタ | モデル: | K-KFD159 |
|---|---|---|---|
| 周波数範囲: | 0.04Hzから40GHz | インピーダンス: | 50オーム |
| DWV: | 750V | 中心導体: | 銅合金,金塗装 |
| 外部導体: | 黄銅、金張り | 一致したピン: | 直径1.3mm |
| 取付方法: | 2穴フランジマウント | 絶縁体: | PEI |
| ハイライト: | 真鍮 2.92mm RFコネクタ,40 GHz Kタイプ RFジャック,フランジ穴 RFコネクタ 12.2mm |
||
製品説明:
Kタイプ (2.92mm) mmWaveコネクタ
Kタイプコネクタとしても知られる2.92mmWaveコネクタは、最大40GHzの動作周波数を持つ、広く利用されているミリ波コネクタです。2.92mmコネクタには、ケーブルコネクタ、フランジマウントコネクタ、バルクヘッドコネクタがあります。エアダイエレクトリックインターフェースを備え、SMAシリーズおよび3.5mmコネクタと完全に互換性があり、コンパクトなサイズ、軽量設計、高い動作周波数、安定した信頼性の高い接続性などの主な利点を提供します。
高周波SMA RFコネクタアプリケーション向けに、3.5mmコネクタや2.92mmコネクタなどの代替ソリューションを提供しています。当社の3.5mm/2.92mm mmWaveコネクタ/アダプタは、SMAコネクタ/アダプタと同じ1/4-36 UNSねじ寸法を共有しており、完全な互換性と相互交換性を保証します。3.5mmコネクタは最大35GHzの周波数をサポートし、2.92mmコネクタは最大40GHzの周波数で動作できます。
2.92mm RFコネクタ (Kタイプ)インターフェース寸法:
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | 0.04GHz～40GHz | |
| 定格電圧 | 250V | |
| 絶縁耐圧 | 750V | |
| 絶縁抵抗 | ≥ 5000 MΩ | |
| センター導体抵抗 | 外導体 | ≤2.0mΩ |
| センター導体 | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| 材質・機械的特性 | ||
| センター導体 | オス | 銅合金、金メッキ |
| メス | ベリリウム銅、金メッキ | |
| 弾性接触 | ベリリウム銅 | 金メッキ |
| シェルおよびその他の金属部品 | 真鍮、ステンレス鋼 | 金メッキまたは不動態化 |
| 絶縁体 | ガラス焼結 / PTFE / PEI | |
| 温度 | -55℃～+125℃ | |
外形寸法2穴フランジマウント銅合金2.92mmWaveコネクタメス:
| フランジ穴間隔 | 12.2mm |
| フランジ幅 | 5.7mm |
| ピン径 | 1.3mm |
外形寸法2穴フランジマウント銅合金2.92mmWaveコネクタメス: K-KFD146 (単位: mm)
| フランジ穴間隔 | 12.2mm |
| フランジ幅 | 5.7mm |
| ピン径 | 1.3mm |
その他の2.92mmコネクタについては、 製品カタログをご希望の場合は、お気軽にお問い合わせください。. | カスタムソリューションあり
用途:
Xi'an Elite Electronicsは、システム間接続ソリューションのリーディングメーカーであり、主に航空宇宙、航空、航法、レーダー、通信、計測、エレクトロニクス分野にサービスを提供しています。 当社の高品質な製品は、最高の素材と厳格なプロセスを使用し、過酷な環境での耐久性と信頼性を確保しています。
梱包・配送
梱包:
銅合金2穴フランジマウント2.92mm RFコネクタは、輸送中の保護を確実にするために、カートンに丁寧に梱包されています。
配送:
銅合金2穴フランジマウント2.92mm RFコネクタは、安全かつ迅速な配送を保証するために、信頼できる宅配便サービスを使用して発送されます。お客様は、出荷後に追跡番号を受け取ります。
