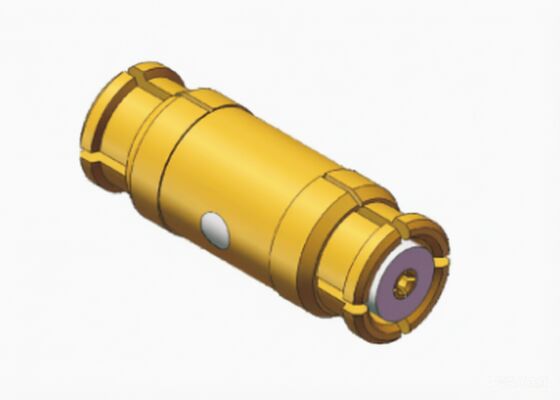

50オームSMPジャックからジャックブレットRF同軸アダプタコネクタ最大18GHz
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP メス - SMP メス RF 同軸アダプタ コネクタ | 別名: | SMP ジャックからジャック ブレットへ |
|---|---|---|---|
| センター連絡先: | 銅合金、金メッキ | シェル: | 銅合金、金メッキ |
| インディペンス: | 50オーム | 定格電圧: | 170V |
| DWV: | 500V | 絶縁抵抗: | 5000オーム |
| 頻度: | DC～18GHz | 温度範囲: | -55℃～+125℃ |
| 誘電: | PTFE | サンプル: | 利用可能、在庫あり >30 個 |
| ハイライト: | 50Ohm SMP同軸アダプターコネクタ,SMP ジャックからジャックへ RF アダプタ,18GHz RF同軸弾丸コネクター |
||
製品説明:
50Ω SMPジャック-ジャック バレット RF同軸アダプター コネクター 最大18GHz
スペースが限られた環境向けに設計されたこれらのミニチュアアダプターは、パフォーマンスを犠牲にすることなく堅牢な相互接続ソリューションを提供します。最新のRFシステムの厳しい要求を満たすように設計されており、 以下の用途に最適です。最小限の寸法 および 超小型、省スペース設計。
RF同軸アダプター コネクターの主な特徴:
拡張周波数範囲: 最大 18 GHz での使用に適しており、高周波テスト環境および通信システムで信頼性の高い信号整合性を保証します。
工具不要の接続: プッシュオン設計 を採用しており、これらのアダプターは迅速な嵌合と分離を可能にします。設置者は、ねじやレンチを必要とせずに接続を固定できるため、組み立て時間と複雑さが大幅に軽減されます。
汎用性の高いSMPコネクターファミリー: SMPシリーズは、ストレートおよび直角バリアントを含む包括的な構成を提供します。アプリケーションがケーブルアセンブリまたはPCBへの直接はんだ付けを必要とするかどうかにかかわらず、適切な構成があります。
あらゆる環境に対応する最適化されたエンゲージメントオプション
さまざまな使用シナリオで信頼性を確保するために、ユーザーは特定の嵌合サイクル要件に合わせて調整された3つの異なるプラグ構造から選択できます。
フルデテント: 頻繁な挿入が不要な永続的または半永続的な設置に推奨されます。このオプションは、最高の保持力を提供します。
リミテッドデテント: 定期的なメンテナンスや多数の挿入サイクルを伴う再構成が必要なアプリケーションに最適です。
スムースボア: 複数のSMPコネクターが近接して取り付けられている高密度基板間アセンブリ向けに設計されています。
機械的性能に関する注意: 挿抜力は次の階層に従います。フルデテント > リミテッドデテント > スムースボア。
外形寸法 ストレート SMP-SMPジャック to Jack Bullets SMP-KK25シリーズの:
| モデル | L（異なる長さ） | 注 |
| SMP-KK99 | 9.6mm | メス-メス |
| SMP-KK166 | 10.2mm | メス-メス |
| SMP-KK176 | 7.1mm | メス-メス |
| SMP-KK177 | 7.4mm | メス-メス |
| SMP-KK178 | 8.1mm | メス-メス |
| SMP-KK188 | 10mm | メス-メス |
| SMP-KK189 | 9.7mm | メス-メス |
| SMP-KK192 | 9mm | メス-メス |
| SMP-KK239 | 9.9mm | メス-メス |
| SMP-KK249 | 6.7mm | メス-メス |
注: SMP-SMP RF同軸アダプター コネクター、バレットの異なる長さのカスタマイズをご希望の場合は、sales3@xa-elite.com.cnまでお気軽にお問い合わせください。
用途:
Xi'an Elite Electronicは RF/マイクロ波/導波管コネクター、アダプター & ケーブルアセンブリ の大手メーカー であり、航空宇宙、航空、ナビゲーション、衛星、レーダー、通信、電子機器業界にサービスを提供しています。
梱包と配送:
梱包:
パッケージ寸法: 外側小カートン L 26.5*W18.5*H14cm
配送:
配送時間: 在庫のあるRF同軸アダプター コネクターは5〜7営業日です。新規生産の場合、商品が準備でき次第、できるだけ早く発送を手配します。
