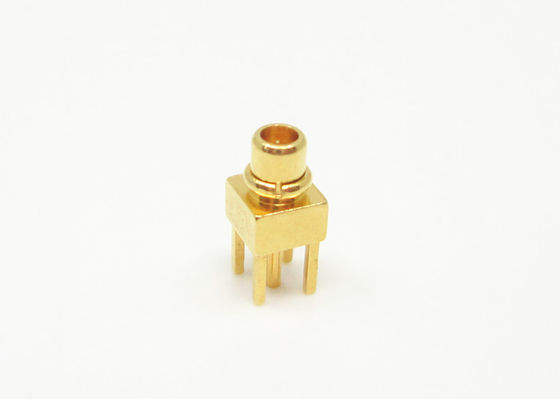

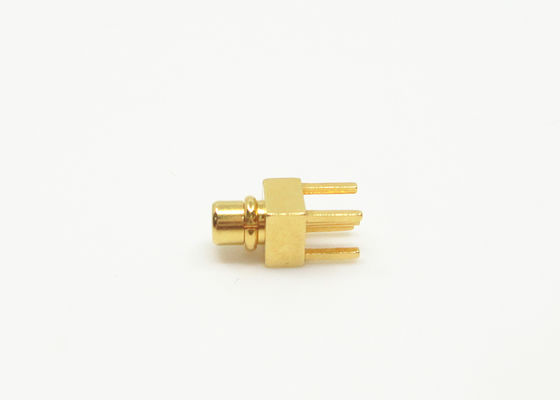

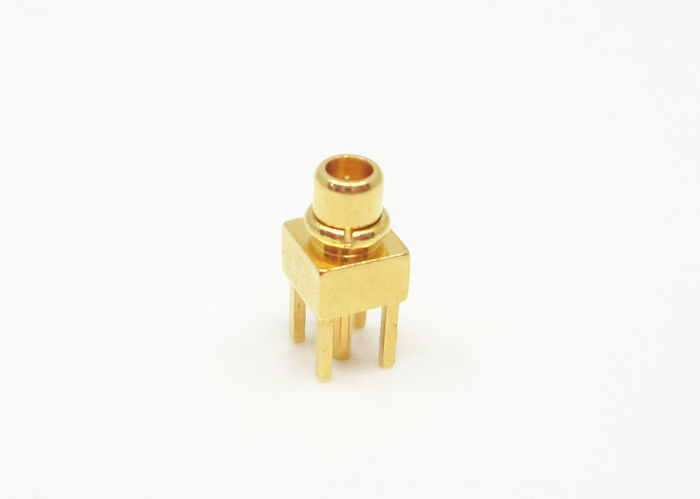

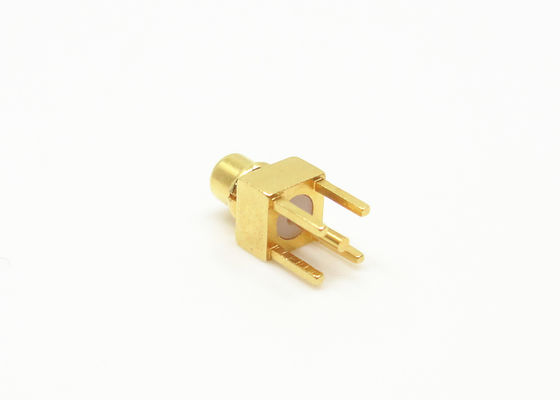

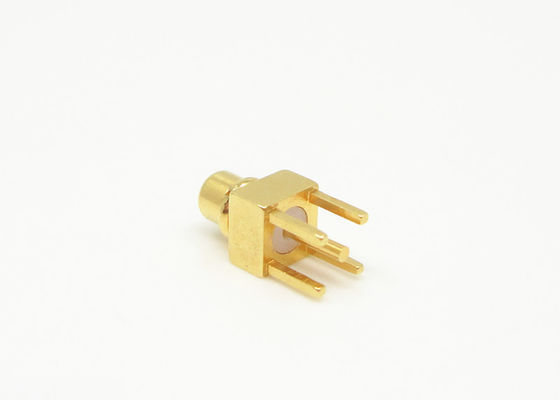

ストレートPCB回路基板MMCX小型同軸ケーブルコネクタ 50Ωインピーダンス
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | MMCXシリーズ コネクター | 性: | 男性 |
|---|---|---|---|
| めっき: | めっきされる金はめっきされてニッケルを被せる | 材料: | 黄銅 |
| インピーダンス: | 50Ω | 耐久性: | 500の周期 |
| タイプ: | PCBの台紙 | ||
| ハイライト: | MMCX PCB同軸コネクタ 50Ω,ストレートMMCX RFアダプタコネクタ,小型MMCX PCBマウントコネクタ |
||
金メッキ 50オーム MMCX ストレート PCB パネルマウント クリンプ RF同軸コネクタ
MMCXシリーズは、MCXよりも小さいマイクロ挿入ストップRF同軸コネクタの一種で、体積と重量に厳しい要件がある小型通信機器やネットワーク機器に広く使用されています。
MMCXコネクタの用途は、サイズ、重量、性能、組み立てやすさが最終的な設計決定を左右する要因となるものです。一般的には、GPS、ワイヤレス通信（WLANおよびモバイル）、自動車などが含まれます。
仕様
| 電気的特性 | |||
| インピーダンス | 50Ω | ||
| 周波数範囲 | DC～6GHz | ||
| 定格電圧 | 170VRMS | ||
| 誘電体耐電圧 | 500VRMS | ||
| 絶縁抵抗 | ≥2000MΩ | ||
| センターコンタクト抵抗 | センター導体 | ≤10mΩ | |
| アウターコンタクト抵抗 | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| 材質・機械的特性 | |||
| センター導体 | オス | 真鍮 金メッキ | |
| メス | ベリリウム銅 金メッキ | ||
| エラスティックコンタクト | ベリリウム銅 金メッキ | ||
| シェルおよびその他の金属部品 | 真鍮 金メッキ | ||
| クリンピングスリーブ | 真鍮 ニッケルメッキ | ||
| 絶縁体 | PTFE | ||
| シーリングリング | シリコーンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS準拠 | はい |
| センターコンタクト終端 | クリンプ |
| アウターコンタクト終端 | クリンプ |
| 嵌合サイクル数 | 500サイクル |
| コンタクト保持力 | 10N以上 |
| ケーブル保持力 | 100N以上 |
| 嵌合力 | 13.6N以下 |
| 分離力 | 13.6N以下 |
詳細画像
特徴:
-低コストと高品質の両立。
-DCから6GHzまでの低反射による広帯域性能。
-クイックコネクト/ディスコネクトのスナップオン嵌合。
-50オームインピーダンス
-業界標準ケーブルへの取り付け用、およびプリント基板デバイスとして利用可能
-再現可能な性能を提供
用途:
* ネットワーク
* サットコム
* コンピュータ/LAN
* コンピュータ/LAN
* モバイル通信
* 計測機器
* モバイル通信
* 屋外設備
* レーダー、マイクロ波
* 電気通信
* 計測機器
* 自動車
* ジャンパー線接続
* 基本設備
* ラジオ、テレビアンテナシステム
