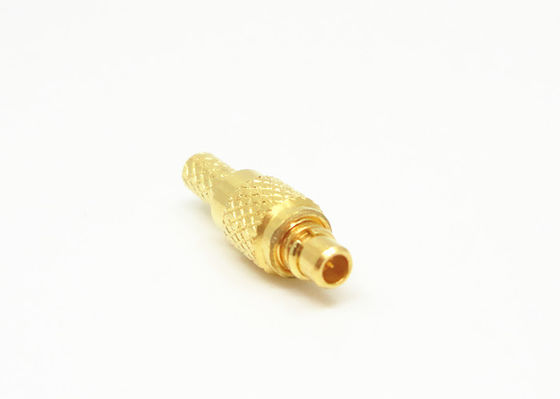

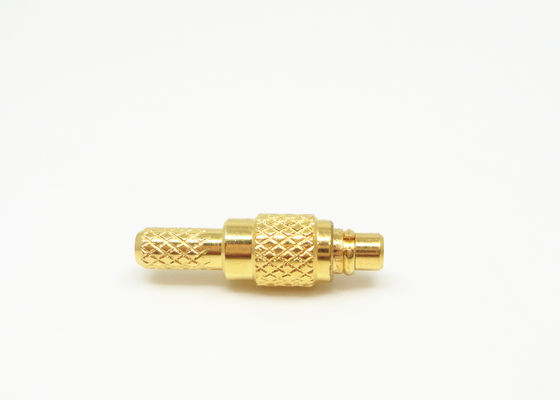

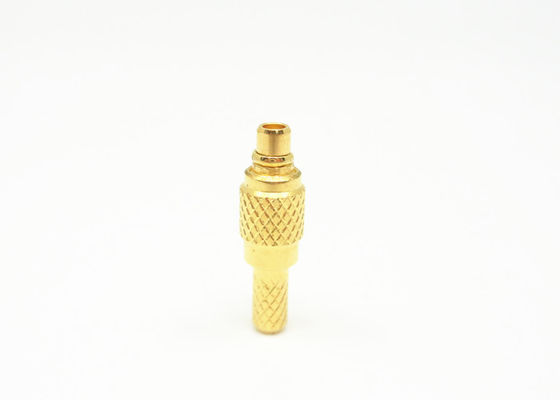

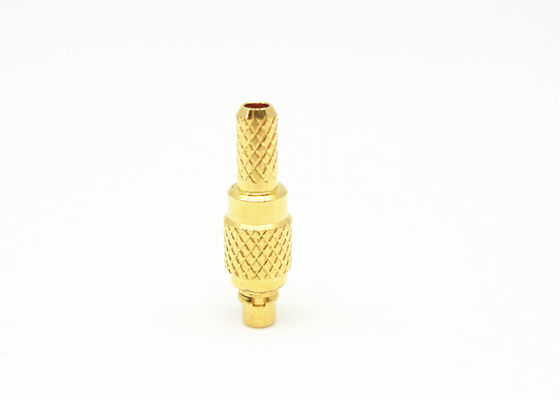

男性プラグ直線縮小 MMCX RFコネクタ 500サイクル 耐久性 MMCX-J3
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | MMCXシリーズ コネクター | 性別: | 男性 |
|---|---|---|---|
| メッキ: | めっきされる金によってめっきされるニッケル | 材料: | 真鍮 |
| インピーダンス: | 50Ω | 耐久性: | 500サイクル |
| タイプ: | まっすぐ | ||
| ハイライト: | MMCX 男性式 クラム RF コネクタ,直線 MMCXプラグ 500 サイクル,MMCX-J3同軸接続器 |
||
メーカー供給MMCXオスプラグストレート圧着RF同軸コネクタ
MMCXシリーズは、MCXよりも小型のマイクロ挿入ストップRF同軸コネクタの一種で、体積と重量に厳しい要件がある小型通信機器やネットワーク機器に広く使用されています。
MMCXコネクタの用途は、サイズ、重量、性能、組み立てやすさが最終的な設計上の決定要因となるものです。一般的には、GPS、無線通信（WLANおよびモバイル）、自動車などが含まれます。
仕様
| 電気的特性 | |||
| インピーダンス | 50Ω | ||
| 周波数範囲 | DC～6GHz | ||
| 定格電圧 | 170VRMS* | ||
| 誘電体耐電圧 | 500VRMS* | ||
| 絶縁抵抗 | ≥2000MΩ | ||
| センター抵抗 | センター導体 | ≤10mΩ | |
| アウター導体 | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| 材質・機械的特性 | |||
| センター導体 | オス | 真鍮金メッキ | |
| メス | ベリリウム銅金メッキ | ||
| 弾性接点 | ベリリウム銅金メッキ | ||
| シェルおよびその他の金属部品 | 真鍮金メッキ | ||
| 圧着スリーブ | 真鍮ニッケルメッキ | ||
| 絶縁体 | PTFE | ||
| シーリングリング | シリコーンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS準拠 | はい |
| センターコンタクト終端 | 圧着 |
| アウターコンタクト終端 | 圧着 |
| 嵌合サイクル | 500サイクル |
| コンタクト保持力 | 10N最小 |
| ケーブル保持力 | 100N最小 |
| 嵌合力 | 13.6N最大 |
| 分離力 | 13.6N最大 |

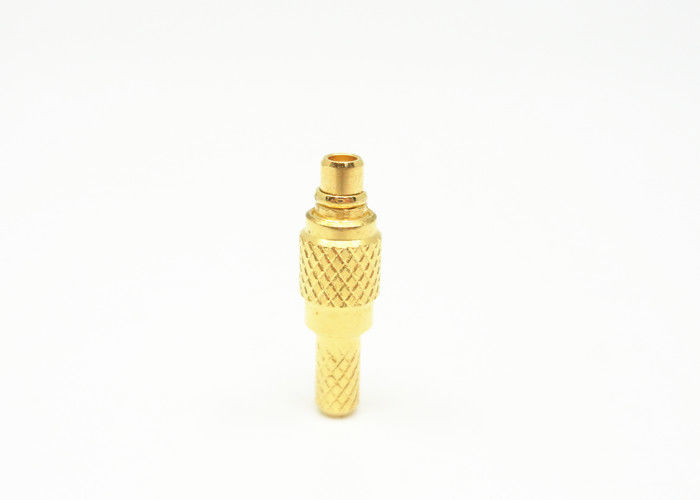

詳細画像
用途:
* ネットワーク
* サテライト通信
* コンピュータ/LAN
* コンピュータ/LAN
* モバイル通信
* 計測機器
* 基幹局
* モバイル通信
* 屋外設備
* レーダー、マイクロ波
* 電気通信
* 計測機器
* 自動車
* ジャンパー線接続
* 基本設備
* ラジオ、テレビアンテナシステム
