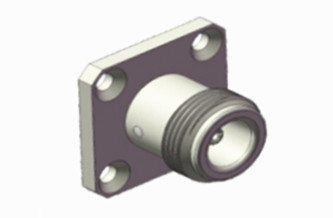

N マイクロストリップ付きの女性用4穴フレンズRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルケーブルコネクタ | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50オーム | 周波数範囲: | DC~11GHz |
| ケーブルタイプ: | .141SFT-50-3-1 | 性別: | 女性 |
| 材料: | 青銅 |
N マイクロストリップ付きの女性用4穴フレンズRFコアシアルコネクタ
N型コネクタは,振動防止能力と電気性能が優れたスレッド式コアキシアルコネクタで,典型的な周波数帯は11GHzまでである.これらのコネクタは,様々なタイプのRFケーブルに適しており,一般的に航空で使用されています航空宇宙,レーダー,ワイヤレス,医療,マイクロ波,デジタル通信,テスト・測定機器我々は,顧客の特定の要求に応じて,異なるタイプのNコネクタとアダプターのためのカスタマイズサービスを提供,直角または右角,フレンズマウントまたはバルチアマウントオプションを含む.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

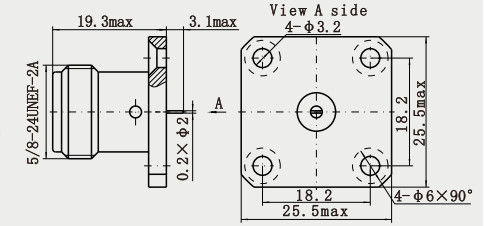

図面 図面 (mm) N マイクロストリップ付きの女性用4穴フレンズRFコアシアルコネクタ
特徴:
1高度な遮蔽性:通常は金属材料で作られ,電磁性遮蔽性能が良好です.信号伝送に対する外部電磁気干渉の影響を効果的に防止し,信号の安定性と信頼性を確保できる.
2耐久性: 特殊な処理と試験の後,厳しい環境条件 (高温,低温,湿度など) で安定して動作できます.) 寿命も長い.
3特性インピーダンスはオプションで,特徴インピーダンスは主に50Ωと75Ωの2種類があり,そのうちの50Ωはモバイル通信,無線データ,ページングシステムなどで広く使用されています.そして75Ωは主にケーブルテレビシステムで使用されます.
応用:
1航空機通信システム:航空機,衛星,その他の航空機の通信システムにおいて,N型コネクタは,航空機間の通信を実現するために様々な通信機器とアンテナを接続するために使用されます.地上管制センターや他の航空機振動防止と衝撃防止の特性により,飛行過程で航空機の複雑な環境に適応し,通信システムの安定した動作を保証できます.
2レーダーシステム:航空宇宙におけるレーダーシステムでは,レーダー送信機,受信機,アンテナおよび他の部品を接続してレーダー信号を送信するためにN型コネクタを使用します.複雑な電磁的な環境で動作する必要があります.接続器の遮断性能は高性能が必要です.N型コネクタの金属殻は,効果的に外部電磁気干渉を防止し,レーダー信号の正常な送信を確保することができます.
製品カテゴリー:
| RFアダプタ |
| RFケーブル組 |
| MCX/MMCX RFコネクタ |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| SMP/SSMP RFコネクタ |
| SMA/SSMA RFコネクタ |
| ガラスから金属への密封 |
| コアキシャルアダプターへの波導体 |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細を教えてください. 詳細を教えてください.ほら.
