SBMA 女性ステンレス鋼2穴フレンズRF接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SBMA RF Conector | 塗装: | めっきされるニッケルを被せなさい/金 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | 青銅 | 設計基準:: | IEC 1169-33 |
| タイプ: | ストレート | 性別 男性: | SS |
| ハイライト: | 2穴のフランジ RFコネクタ,SBMA 女性RFコネクタ,ステンレス鋼のRFコネクタ |
||

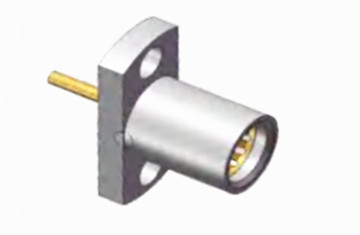

SBMA 女性ステンレス鋼2穴フレンズRF接続器
SBMAシリーズは,BMAシリーズのコアキシアルコネクタの小型化された変種であり,ブラインドマットコネクタとしても機能する.帯域幅が優れていて 空間がほとんど使えませんマイクロ波装置の小型化とモジュール化に対する要求を満たす.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 500 VRMS (海面上限) | |
| 断熱抵抗 | ≥2000Mohm | |
| 接触抵抗 | 外導体 | <=2mOhm |
| 中央導体 | <=6 mOhm | |
| VSMR | ≤1.25 | |
| 挿入損失 | ≤0.30dB | |
製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -65から+165°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1接続に複雑なアライナインメント操作の必要性なく,単に接続を完了するためにソケットにプラグを挿入します.シンプルで便利な操作接続がしっかりと信頼性が高く,一定の振動や衝撃に耐えられる.
2SBMAコネクタの一般的な機械寿命は500倍以上に達し,一部の製品はさらに高い.長期にわたる頻繁なプラグとプラグを解除の要件を満たすことができる.
適用:
1RF試験機器: RF信号の試験および測定プロセスでは,試験器具と試験対象装置を接続するために高精度接続器を使用する必要があります.SBMAコネクタには優れた電気性能と機械的安定性があります信号伝送の精度と安定性に関するRF試験機器の要件を満たすことができ,ベクトルネットワーク分析機に広く使用されています.周波数分析機および他のRF試験器具.
2一般電子測定器具:RF試験器具に加えて,オシロスコップ,信号発生器など,他の一般電子測定器具,また,SBMAコネクタを使用して,外部信号源または試験中の回路を接続し,信号入力と出力を実現することができる..
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
