SBMA メス2ホールフレンズステンレス鋼RFコアシアルコネクタ マイクロストライプ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SBMA RF Conector | 塗装: | めっきされるニッケルを被せなさい/金 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | ステンレス鋼 | 設計基準:: | IEC 1169-33 |
| タイプ: | ストレート | 性別: | 女性 |
| ハイライト: | 2穴のフランジ RFコアシアルコネクタ,マイクロストリップ RF コアシアルコネクタ,ステンレス鋼のRFコアシアルコネクタ |
||

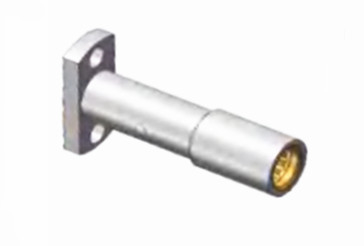

SBMA メス2ホールフレンズステンレス鋼RFコアシアルコネクタ マイクロストライプ
SBMAシリーズは,BMAシリーズのコアキシアルコネクタの縮小版であり,ブラインドマットコネクタとしても機能する.優れた帯域幅とコンパクトな形状の利点があります微波装置の小型化とモジュラライゼーションのニーズに適しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 500 VRMS (海面上限) | |
| 断熱抵抗 | ≥2000Mohm | |
| 接触抵抗 | 外導体 | <=2mOhm |
| 中央導体 | <=6 mOhm | |
| VSMR | ≤1.25 | |
| 挿入損失 | ≤0.30dB | |

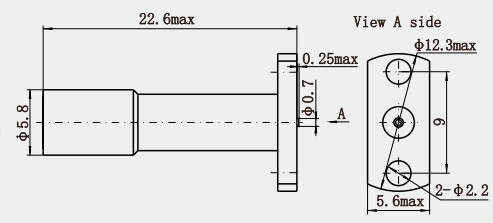

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -65から+165°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1-55°Cから+125°Cの温度範囲で正常に動作し,一部の製品はより高い温度にも耐えることができます.AVIC オプトロニクス J16 メタルフレームコネクタなど SBMAシリーズ-55~+125 °Cまで,様々な厳しい環境条件に適応できます.
2防水および防塵性能:いくつかのSBMAコネクタは,水や塵を防ぎ,接続器の内部に塵や他の外部物質性能と使用寿命に影響を与える.
適用:
1航空機通信システム: 航空機の通信システムは,信号伝達の安定性と信頼性を確保するために高性能のコネクタを使用する必要があります.SBMAコネクタの小型化と軽量性により,航空機の空間が限られている環境に適しています.航空機のナビゲーションシステム,通信システム,レーダーシステムなどに接続して 航空機の飛行の安全と 円滑な通信を保証できます
2衛星通信システム:衛星上の通信システムは,SBMAコネクタが重要な役割を果たす衛星の正常な動作の鍵です.衛星上のあらゆる通信機器を接続できます衛星と地上ステーションと他の衛星の間の通信を実現し,衛星のデータ送信と通信機能が正常に動作することを保証します.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
