SBMAブラス 女性用4穴フレンズ RFコアシアルコネクタ マイクロストライプ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SBMA RF Conector | 塗装: | めっきされるニッケルを被せなさい/金 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | 青銅 | 設計基準:: | IEC 1169-33 |
| タイプ: | ストレート | 性別: | 女性 |
| ハイライト: | 4穴のフランジ RFコアシアルコネクタ,マイクロストリップ RF コアシアルコネクタ,SBMA ブラス 女性同軸接続器 |
||

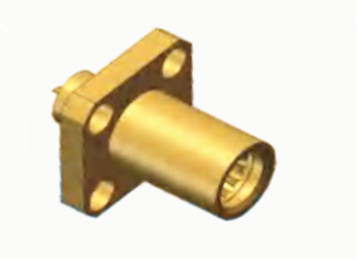

SBMAブラス 女性用4穴フレンズ RFコアシアルコネクタ マイクロストライプ
SBMAシリーズは,ブラインドマットコネクタとしても知られるBMAシリーズ同軸コネクタの縮小版を表しています.これらのコネクタは優れた帯域幅性能とコンパクトな形状を誇っていますマイクロ波装置の小型化とモジュラライゼーションの要求に応えるのに理想的です.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 500 VRMS (海面上限) | |
| 断熱抵抗 | ≥2000Mohm | |
| 接触抵抗 | 外導体 | <=2mOhm |
| 中央導体 | <=6 mOhm | |
| VSMR | ≤1.25 | |
| 挿入損失 | ≤0.30dB | |

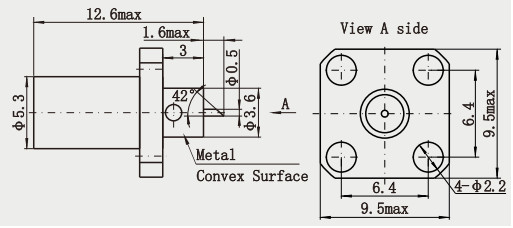

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -65から+165°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1. サイズも軽量:BMAシリーズの小型化製品として,SBMAコネクタはサイズも軽量で,スペースが限られた機器で使用するのに適しています.機器の小型化と軽量化設計に有利です.
2設置密度が高い:小型化により,面積単位あたりより多くのコネクタを設置することが可能になります.設置密度を向上させ,現代電子機器の高密度統合への需要を満たす.
3接続に複雑なアライナインメント操作の必要性なく,単に接続を完了するためにソケットにプラグを挿入します.シンプルで便利な操作接続がしっかりと信頼性が高く,一定の振動や衝撃に耐えられる.
4SBMAコネクタの一般的な機械寿命は500倍以上に達し,一部の製品はさらに高い.長期にわたる頻繁なプラグとプラグを解除の要件を満たすことができる.
適用:
1ワイヤレス通信: ベースステーションやモバイル端末などの様々なタイプのワイヤレス通信機器では,SBMAコネクタは,アンテナとRFフロントエンドモジュールを接続するために使用され,高周波信号の安定した送信を保証する小型化設計により,限られたスペースで効率的な接続を達成することができ,通信機器の小型化と軽量化に貢献します.
2衛星通信: 衛星通信システムでは,接続器の信頼性と性能が高い必要があります. SBMA connectors are widely used in communication equipment on satellites to guarantee the signal transmission quality between satellites and ground stations by virtue of its good electrical performance高い信頼性,抗振動性,抗衝撃性
3データ通信:光ファイバー通信,データセンターなど高速データ通信の分野では,SBMAコネクタは,大容量のニーズを満たすために,様々な高速信号送信機器を接続するために使用できます.安定性と正確性を確保するために,高速なデータ送信.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
