SBMA ヘルメティックシール 女性 2 ホール フレンジ RF コアキシアル接続器 PCBボード
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| ハイライト: | 2穴のフランジ RFコアシアルコネクタ,PCB板RF同軸コネクタ,SBMA ヘルメティックシール RF コアキシアルコネクタ |
||

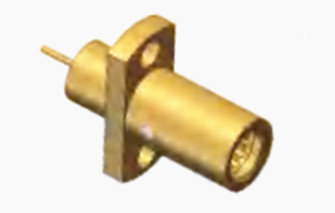

SBMA ヘルメティックシール 女性 2 ホール フレンズ RF コアキシアル PCBボード
SBMAシリーズはBMAシリーズのコアキシアルコネクタのコンパクトバージョンであり,ブラインドマットの機能も備えています.その利点には,高い帯域幅と最小限のスペース占有が含まれます.マイクロ波装置の小型化とモジュール化に対する要求を効果的に満たす.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 500 VRMS (海面上限) | |
| 断熱抵抗 | ≥2000Mohm | |
| 接触抵抗 | 外導体 | <=2mOhm |
| 中央導体 | <=6 mOhm | |
| VSMR | ≤1.25 | |
| 挿入損失 | ≤0.30dB | |

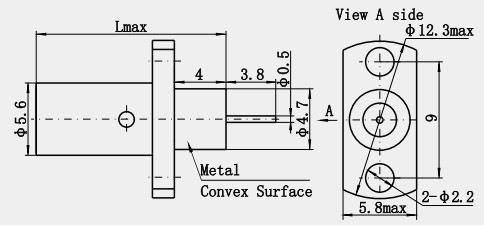

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -65から+165°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1ミニチュア化:
BMA製品に基づいて開発され,BMAの小型化版で,より高い設置密度で,厳しいスペース要求のあるアプリケーションです.
2高度な標準化:
標準的な生産,製品サイズ,性能,その他の明確な基準に従って,異なる製造者によって製造されたSBMAコネクタ間の互換性と互換性を確保するため.
適用:
試験・測定器具:
電子試験および測定機器,例えばスペクトル分析機,ネットワーク分析機,信号生成機などにおいて,試験または試験ケーブルの下にある機器を接続するためにRFコネクタを使用する必要があります..SBMAコネクタは,試験信号の正確な送信を保証し,試験結果の正確性と信頼性を向上させるために優れた性能を持っています.
高度な標準化により,他の試験機器とのインターフェース互換性が容易になり,システム統合と拡張を容易にする.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
