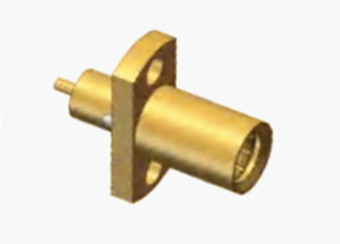

高性能SBMA 女性用フレンズマウントPCB用RFコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| ハイライト: | PCB RFコネクタ,SBMA 女性用フレンズマウント RFコネクタ,高性能RFコネクタ |
||
高性能SBMA 女性用フレンズマウントPCB用RFコネクター
SBMAシリーズは,ブラインドマット機能で知られるBMAシリーズ同軸コネクタの縮小型である.これらのコネクタは,拡張帯域幅を提供し,最小限のスペースを占めています.,微波装置の小型化とモジュール化へのニーズに 完璧に合わせています
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 500 VRMS (海面上限) | |
| 断熱抵抗 | ≥2000Mohm | |
| 接触抵抗 | 外導体 | <=2mOhm |
| 中央導体 | <=6 mOhm | |
| VSMR | ≤1.25 | |
| 挿入損失 | ≤0.30dB | |
製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -65から+165°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1盲目交尾機能:
ブラインド・ペアリング・コネクタで シャーシとキャビネットのブラインド・ペアリングに適しています ブラインド・ペアリング・コネクタは ブラインド・ペアリング・コネクタで ブラインド・ペアリング・コネクタは ブラインド・ペアリング・コネクタで シャーシとキャビネットのブラインド・ペアリングに適していますレーダーやその他の完全なシステムの小型モジュール化と迅速な組み立てに有利である組み立て効率を向上させる.
2高度な標準化:
標準的な生産,製品サイズ,性能,その他の明確な基準に従って,異なる製造者によって製造されたSBMAコネクタ間の互換性と互換性を確保するため.
適用:
航空宇宙分野:
航空機の航空システムでは,通信システム,ナビゲーションシステム,レーダーシステムなど様々な電子機器を接続するために,多数のRFコネクタを使用する必要があります.その小型化によって軽量で高性能でSBMAコネクタは,航空宇宙におけるコネクタに対する厳しい要件を満たし,航空機の電子機器のための信頼できる接続を提供します..
宇宙船では,宇宙船の様々な部分にある電子機器を接続するために使用され,宇宙環境における信号伝送と機器の正常な動作を保証することができる.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
