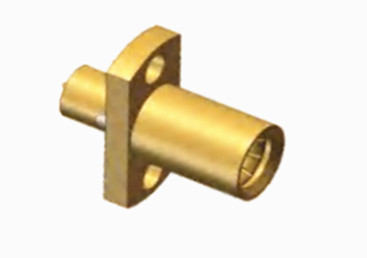

SBMA 女性 2 ホール フレンズ ブラス PCB マウント RF コアキシアル コネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| ハイライト: | 銅製PCBマウント RFコアシアルコネクタ,PCBマウント RFコアシアルコネクタ |
||
SBMA 女性 2 ホール フレンズ ブラス PCB マウント RF コアキシアル コネクタ
SBMAシリーズは,BMAシリーズのコアキシアルコネクタのコンパクトな進化を代表し,ブラインドマットの機能も備えています.優れた帯域幅と最小限のスペースを誇っています.マイクロ波装置の小型化とモジュール化に対する要求を効果的に満たす.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 500 VRMS (海面上限) | |
| 断熱抵抗 | ≥2000Mohm | |
| 接触抵抗 | 外導体 | <=2mOhm |
| 中央導体 | <=6 mOhm | |
| VSMR | ≤1.25 | |
| 挿入損失 | ≤0.30dB | |
製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -65から+165°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1ミニチュア化:
BMA製品に基づいて開発され,BMAの小型化版で,より高い設置密度で,厳しいスペース要求のあるアプリケーションです.
2高い信頼性
長い機械的使用寿命,一般的に最大500倍以上,コネクタ交換の頻度を削減し,保守コストを削減する.合理的な構造設計,浮遊構造の利用など接続の安定性と信頼性を確保し,設置と保守も簡単です.
適用:
1通信フィールド:
ワイヤレス通信のベースステーションでは,アンテナ,フィルター,パワーアンプなど様々なRF機器を接続するために使用されます.信号の効率的な送信と装置の安定した動作を確保するため幅広い帯域幅と優れた性能により,高周波および高速データ送信のための現代通信の要件を満たすことができます.
衛星通信システムでは it can be used as the connecting interface between the ground station and the satellite communication equipment to ensure the stability and reliability of the signal in the process of transmitting and receiving遠隔で高品質な通信を実現する助けになります
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
