BMA 男性不?? 鋼ホイジング 2ホールフレンズ RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| ハイライト: | 2穴のフランジ RFコアシアルコネクタ,BMA RF コアキシアルコネクタ,男性RFコアシアルコネクタ |
||

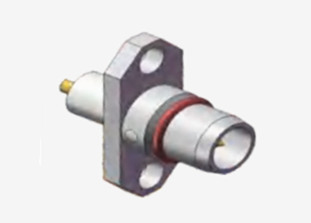

BMA 男性不?? 鋼ホイジング 2ホールフレンズ RFコアシアルコネクタ
BMAシリーズコネクタは,IEC1169-33規格に準拠しており,ブラインドマットコネクタとして設計されています.信頼性の高い接触と優れた機械的および電気的性能を保証する革新的なスプリングシートデザインを組み込むこれらのコネクタは,軸間および半径間浮動能力の両方の利点を提供し,コネクタごとに最小限のスペースを占有し,軽量です.彼らはシャシーとキャビネットでブラインドマットアプリケーションで使用するのに適していますシャシーとキャビネットの組み立てのためのモジュール接続に使用される.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.58N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から155°C |
| IP 評価 (マッチ) | IP67 |
特徴:
1. 合理的な構造設計:構造的にそれはSMAシリーズのプッシュイン形式であり,インターフェースインターフェースは空気インターフェースを採用,このデザインはコンネクタの体積と重量を減らすのに役立ちます,良質な電気性能を維持しながら
2高い信頼性: 高い機械的寿命で,通常は500倍以上で,プロセスの長期使用における安定性と信頼性を保証することができます.
3広範囲の用途: 異なるマイクロ波回路の接続に適し,特にシャシー,キャビネット,ブラインド挿入と閉じる,レーダーおよび他の完全なシステムのモジュール化を促進する国内外で広く使用されています.
適用:
1物联网 (IoT) デバイス:IoTの発展とともに,多数のセンサーと無線通信モジュールがネットワークに接続する必要があります.BMA マイクロストリップ RF 同軸コネクターは,IoTデバイスのRFモジュールをマザーボードに接続して,デバイス間の無線通信とデータ転送を実現するために使用できます.信頼性の高いコネクティビティソリューションを IoT アプリケーションに提供しています
2 医療機器:BMAコネクタは,医療画像機器,マイクロ波療法機器,その他の医療機器にも使用されています.例えば,磁気共鳴画像 (MRI) 機器では,BMAコネクタは,人体からの磁気共鳴信号を刺激し受信するためにRF信号を送信するために使用されます医療機器の小型化とポータブルな設計に寄与する.医療機器の使いやすさと診断効果を向上させる.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
