BMA 男性 2 孔 フランジ RF コアキシアル 接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| ハイライト: | BMA RF コアキシアルコネクタ,PCBマウント RFコアシアルコネクタ |
||

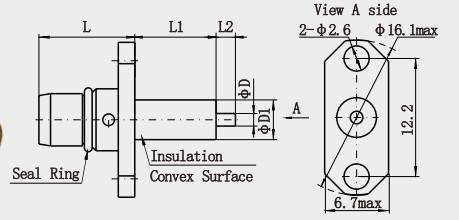

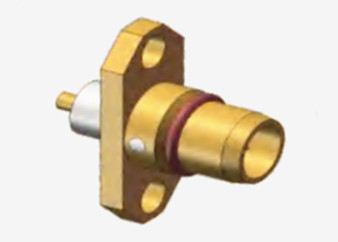

BMA 男性 2 孔 フランジ RF コアキシアル 接続器
BMAシリーズのコネクタは,IEC1169-33規格に準拠しており,独特のスプリングシート設計が特徴です.信頼性の高い接触と優れた機械的および電気的性能を保証するこれらのコネクタは,軸型および半径型浮遊能力の両方の利点を組み合わせ,単位ごとに最小限のスペースを必要とし,軽量な構造を特徴としています.シャーシとキャビネットを含むブラインドマットアプリケーションに理想的ですシャシーとキャビネットの組み立て中にモジュール接続に使用される.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.58N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から155°C |
| IP 評価 (マッチ) | IP67 |
特徴:
1. 合理的な構造設計:構造的にそれはSMAシリーズのプッシュイン形式であり,インターフェースインターフェースは空気インターフェースを採用,このデザインはコンネクタの体積と重量を減らすのに役立ちます,良質な電気性能を維持しながら
2高い信頼性: 高い機械的寿命で,通常は500倍以上で,プロセスの長期使用における安定性と信頼性を保証することができます.
3広範囲の用途: 異なるマイクロ波回路の接続に適し,特にシャシー,キャビネット,ブラインド挿入と閉じる,レーダーおよび他の完全なシステムのモジュール化を促進する国内外で広く使用されています.
適用:
1試験および測定器具: 周波数検査器具,例えばスペクトル分析器具,ネットワーク分析器具,信号生成器具などでは,試験対象装置と試験器具の間のRF信号伝送を接続するために使用されます..試験結果の正確性と信頼性を保証し,試験と測定の効率性と精度を向上させるのに役立ちます..
2IoTデバイス:IoTの発展により,多数のセンサーと無線通信モジュールがネットワークに接続される必要があります.BMA マイクロストリップ RF 同軸コネクタは,IoTデバイスのRFモジュールをマザーボードに接続するために使用できますデバイス間の無線通信とデータ転送を実現し,IoTアプリケーションのための信頼できる接続ソリューションを提供します.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
