高信頼性BMA 女性4穴フレンズブラス RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | BMA RF Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | 青銅 | 設計基準:: | IEC 60169-8 |
| タイプ: | ストレート | 性別: | 女性 |
| ハイライト: | 高信頼性の銅製RFコアシアルコネクタ,BMA 女性用銅型RFコアシアルコネクタ |
||

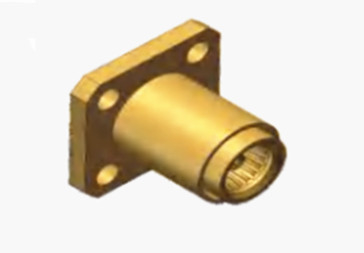

高信頼性BMA 女性4穴フレンズブラス RFコアシアルコネクタ
IEC1169-33規格に従って設計されたBMAシリーズコネクタ安定した接触と優れた機械的および電気的効率を保証する革新的なスプリングシート構成を導入する軸と半径を浮く二重の能力によって特徴づけられ,これらのコネクタは空間効率を最適化し,軽量な構造を特徴としています.シャシーや囲いの中にブラインドマット装置を設置するのに特に適しているシャシーとキャビネットの組み立てのためのモジュール接続に広く使用され,シームレスな統合と信頼性の高いパフォーマンスを促進します.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.58N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から155°C |
| IP 評価 (マッチ) | IP67 |
特徴:
1便利なドッキング: 独特の構造設計により,コンネクタが完全に並べられていない場合でも,プレッシャーを介してプラグをソケットに押すことで,コネクタをマッチすることができます.信頼性の高い接続が実現される ユニークな構造設計によって操作が簡単で迅速で,設置と保守の効率が向上します.
2適用周波数範囲は広い: BMAコネクタの動作周波数は,さまざまな設計とモデルによって,直流から数十ギガヘルツまで,異なる周波数帯のRF信号伝送のニーズを満たすことができる.
適用:
1航空機器:通信システム,ナビゲーションシステム,レーダーシステムなど,航空機の航空機器システムにおいて,多くのRF同軸コネクタが様々な電子機器とアンテナを接続するために使用する必要があります..BMA 女性マイクロストライプRF同軸接続は,小さいサイズ,軽量,優れた性能で特徴付けられています.航空宇宙におけるコネクタに対する高い要求を満たす.
2通信衛星トランスポンダー,遠隔観測衛星センサーなど,RF信号伝送ラインを接続するためにRF同軸接続も使用する必要がありますBMA 女性マイクロストライプ RF同軸接続器は,衛星の正常な動作を確保するために,信頼できる信号伝達と宇宙環境への良い抵抗を提供することができます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
