2ホールフレンズ BMA 女性用RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| ハイライト: | 2穴のフランジ RFコアシアルコネクタ,マイクロストライプコネクタ RFコアシアルコネクタ |
||

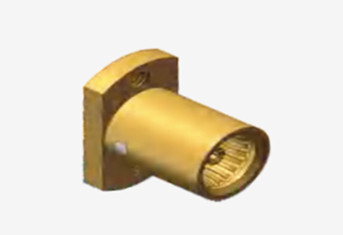

2ホールフレンズ BMA 女性用RFコアシアルコネクタ
BMAシリーズは,IEC1169-33規格に従って設計および製造されたブラインドマットコネクタのカテゴリーを表しています.これらのコネクターは信頼性の高い接触を保証し,優れた電気特性を示しています交尾点間の距離を最小限に抑えられ 軽量である.これは,特にシャシーキャビネット内のブラインドマッチングアプリケーションに適していますBMAシリーズは,シャシーキャビネット内のモジュールを接続するために広く使用され,国際的な同類と迅速な接続と解除のための互換性を提供しています.ラジオ 機器 や 器具 の 同軸 ケーブル を 接続 する こと に 優れている.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

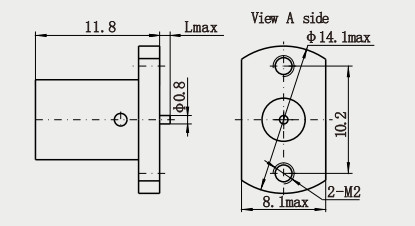

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1BMAコネクタは,内側と外側の電導体間の接触抵抗が低く,隔熱抵抗が高く,VSWRが低く,信号伝送の安定性と信頼性を保証できる.
2便利な接続:BMAコネクタのインターフェイスはエアインターフェイスを採用し,ツールを使わずにすぐに接続および脱線することができ,作業効率を改善します.
3高度にカスタマイズ可能:異なるアプリケーション要件に応じて,BMAコネクタは,特定の使用要件を満たすために異なるインストール方法とケーブル長さでカスタマイズできます.
適用:
1基地局の建設において信号の送信と受信を実現し,通信ネットワークの安定した動作を確保するために,様々なRF機器とアンテナシステムを接続するために使用されます.例えば,5Gベースステーションでは,BMAコネクタを使用して異なるモジュールとコンポーネントを接続し,高周波および高速データ送信要件を満たすことができます.
携帯電話,ウォーキー・トッキーなど,ワイヤレス通信機器の内部接続に適しています.制限されたスペースで信頼性の高いRF信号接続を実現し,機器の通常の通信機能を保証することができます.
2医療機器,例えば特定の医療イメージング機器,RF療法機器など,BMAコネクターは,関連電子機器とセンサーを接続して信号伝達と処理を実現するために使用できます..
産業自動化制御システムでは,遠隔モニタリングと制御を実現するためにフィールド機器と制御センターを接続するために使用されます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
