高性能 BMA 女性 2 ホール フレンズ ブラス RF コアキシアル 接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| ハイライト: | 真鍮RFの同軸コネクタ |
||

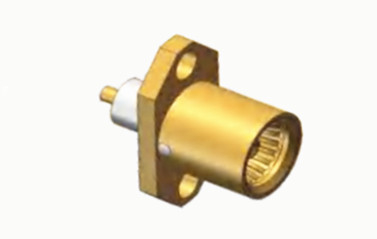

高性能 BMA 女性 2 ホール フレンズ ブラス RF コアキシアル コネクタ
IEC1169-33規格に準拠するBMAシリーズコネクタは,ユニークなスプリングシート構成が特徴です.この設計の特徴は,信頼性の高い接続性と優れた機械的および電気的性能を保証しますこれらのコネクタは,軸型および半径型浮遊の利点を提供し,最小限のスペースを占有し,軽量な構造を有し,シャシーとキャビネットのブラインドマットアプリケーションに適しています.シャシーとキャビネットを組み立てるためのモジュール接続に使用されます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.58N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から155°C |
| IP 評価 (マッチ) | IP67 |
特徴:
1断熱抵抗: 信号伝送の安定性と信頼性を確保するために,通常5000MΩを超える高い断熱抵抗.
2圧力は比較的低く,通常は1未満である.3信号反射を効果的に減少させ,信号伝送効率を向上させる.
3. 電圧抵抗: 500Vなど,特定の電圧抵抗能力で,異なるアプリケーションシナリオの電圧要件を満たします.
4. 接続方法:一般的な溶接タイプ,スナップタイプなど. 溶接接続は堅牢で信頼性があり,長期使用に適しています. スナップタイプは,迅速なプラグと脱出に便利です.シーンの頻繁な接続と切断に適しています.
5耐久性:長時間機械的な寿命,一般的に少なくとも500倍の挿入と取り外しに対応することができます.
6コンパクトサイズ:BMAコネクタは小型プッシュインコネクタで,コンパクトサイズで,スペースが限られた機器に適しています.
適用:
1航空宇宙分野:航空機や衛星などの航空宇宙機器では,さまざまな電子機器とケーブルを接続してデータ送信と通信を実現するために使用されます.厳しい環境下で働ける高温,低温,強い放射線などで,軽量,小容量,高い信頼性の利点があります.航空宇宙車両の重量と体積を削減し,性能と効率を向上させる.
2試験・測定器具: 通常は,ベクトルネットワーク分析器具,スペクトル分析器具,信号生成器具など,試験対象の試験器具と機器を接続するために使用されます.この試験・測定装置では試験結果の正確性と信頼性を確保するために,BMA女性マイクロストライプコネクタが正確な信号接続を提供できます.
3他の分野:また,いくつかの小型化された電子機器やマイクロ波コンポーネントでも幅広い用途があります.例えば,マイクロ波増幅器,ミキサー,フィルターおよび他のマイクロ波装置マイクロ波信号の処理と送信を実現するために,異なる回路モジュールを接続するために使用されます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
