TNC 女性 右角4穴フレンズ RFコネクタ マイクロストライプ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | 青銅 |
| 設計基準: | IEC 60169-17 | タイプ: | ラ |
| ハイライト: | TNC 女性 RF コネクタ,4ホールフレンズRFコネクタ,マイクロストライプ RFコネクタ |
||

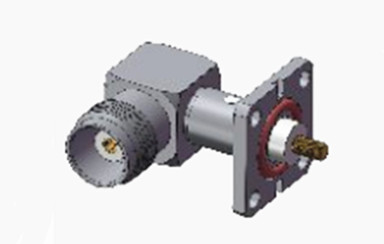

TNC 女性 右角4穴フレンズ RFコネクタ マイクロストライプ
TNCシリーズの製品は,BNCコネクタの糸付き派生品で,安全な接続のために螺栓糸を特徴としています.これらのコンパクト,糸付き,防水装置は,一貫した50オームのインピーダンスを維持し,DCから11GHzの周波数範囲内で動作する.TNCコネクタには2つの主要なタイプがあります.標準と逆極性. 鋳造材料と鋳造材料から作られています.これらのコスト効率の良いコネクタは,様々な商業用途に適しています性能は工業用製品や高性能製品に匹敵しないかもしれませんが,アンテナ接続に使用され,航空電子,通信,一般産業さらに,逆極度とTNCコネクタの75オム型も利用可能である.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |

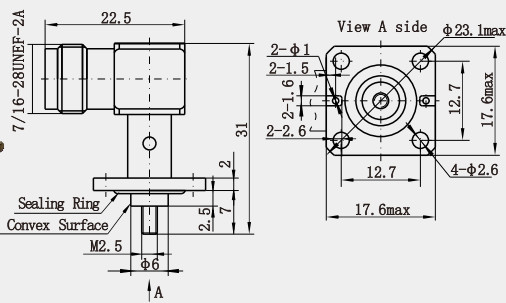

詳細な図
特徴:
強い環境適応力
1広い温度範囲: 幅広い温度範囲で動作し,通常は -55 °Cから+125 °Cの環境温度に適応できます.低温でも使用できます,TNCアダプタが様々な気候条件と環境の使用に適用できるようにします.
2密封性能: 密封性が良ければ,水分,塵,その他の外部物質が接続器に入ることを防ぐことができます.接続の信頼性と安定性を保護し,使用期間を向上させる特に屋外や湿気や塵の多い環境などに適しています.
適用:
航空宇宙分野
1航空機通信システム:航空機では,TNCアダプタを使用して航空機の通信機器,ナビゲーション機器,アンテナ等を接続できます.航空機と地上管制センターと他の航空機との間の通信と航行を実現する飛行の安全と円滑性を確保する.
2衛星通信システム: 衛星通信システムでは,TNCアダプタは,衛星と地上ステーション間の通信を実現するために,衛星上の通信機器とアンテナを接続するために使用されます.衛星通信のための信頼性の高い接続を提供します.
注記:
TNCコネクターの種類は10,000種類以上あります. あなたが使っているコネクターが見つからない場合は,詳細でご連絡ください.
