TNC 右角 男性から女性へ 通信のためのRFコネクタアダプタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | 青銅 |
| 設計基準:: | IEC 60169-17 | タイプ: | ラ |
| ハイライト: | 右角RFコネクタアダプタ,TNC RF コンネクタ アダプタ,通信 RF コネクタ アダプタ |
||

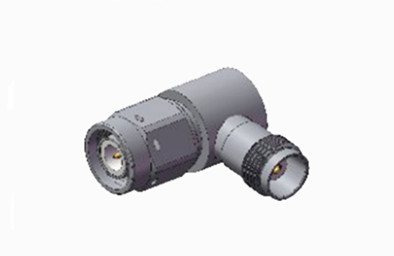

TNC 右角 男性から女性へ 通信のためのRFコネクタアダプタ
TNCシリーズは,BNCコネクタのスレッド式繰り返しを代表し,スクリュースレッドペアリングデザインが特徴です.DCから11GHzまでの周波数範囲で50オムのインペダントを一貫して維持する製品ラインには標準と逆極性コネクタの2つの主要なバリエーションが含まれます.低コストのダイゴールドおよび鋳造材料から構築されているにもかかわらず,これらのコネクタは商業用として最適化されています,様々なアプリケーションで信頼性の高いパフォーマンスを提供しています.特にアンテナ接続で優れています.また,航空電子,通信,および多様な産業部門で普及しています.逆極性と75オムバージョンのTNCコネクタも提供されています..
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |
特徴:
合理的な構造設計
1小くて軽量:TNCアダプタは比較的コンパクトで,サイズも小さくて重量も軽い.特に空間と重量に関する厳格な要求を伴うアプリケーションシナリオに適しています航空宇宙,モバイル通信,その他の分野など.
2. 多様性のあるモデルと設置方法: 男性,女性,直線,曲線,パネル,壁を通り抜けるなど,さまざまなモデルから選択できます.異なる設置ニーズとスペースの制約に対応できるその間,その終了方法もより柔軟であり,カード接続,溶接,クリッピングなどによってインストールされ,実際の状況に応じてユーザが選ぶのに便利です.
適用:
1ネットワーク解析器: ネットワーク解析器では,TNCアダプタを使用して,試験対象デバイスのポートと分析器を接続し,試験対象デバイスのRF性能テストを実現できます.例えば反射係数伝達係数などです
2スペクトル解析器ではTNCアダプタは,試験中の信号源と分析器の入力ポートを接続し,試験中の信号を分析のためにスペクトル分析器に送信するために使用されます.信号の周波数特性とスペクトル分布を理解するのに役立ちます
3シグナル・ジェネレーター: シグナル・ジェネレーターでは,TNCアダプタを使用して出力ポートと試験中の装置またはアンテナを接続できます.信号生成器によって生成された信号を,様々な信号試験や実験のために,試験中の装置やアンテナに送信する..
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
