プレミアム TNC 男性から男性 RF コアキシアルコネクタ アダプタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | バス |
| 設計基準: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | プレミアム RF コアキシアルコネクタ アダプタ,TNC RF コアシアルコネクタ アダプタ |
||

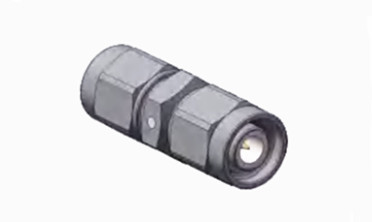

プレミアム TNC 男性から男性 RF コアキシアルコネクタ アダプタ
TNCシリーズは,BNCコネクタのスレッド対応として立っています. 安全な接続のためにスクリュースレッドを備えています. コンパクトで防水です.これらのユニットは,DC-11GHz周波数スペクトル全体で一貫した50オームのインペダントを維持する.標準と逆極度で利用可能で 耐久性のある鋳造材料と鋳造材料から作られ 費用と性能のバランスをとっています工業用コネクタの優位性とは 競合できないかもしれませんがアテネシステム,航空電子,通信,そしてより広範な産業分野における頻繁なアプリケーション,TNCコネクタは,その汎用性と信頼性を証明しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |
詳細な図
特徴:
1耐腐食性と防塵性:耐腐食性,耐久性,防塵性を持つため,厳しい環境下で安定して動作し,使用寿命を延長することができます.
2強い抗振動力: 良い抗振動力があれば振動条件下での移動通信機器に適しており,振動環境で機器が正常な動作を保てる..
3耐久性:少なくとも500回のプラグとプラグを外す作業に耐える.頻繁に接続と断絶を必要とするアプリケーションでは特に重要です.
4幅広いケーブルタイプに適応可能:RG58,RG59,RG142など,幅広い一般的なRG同軸ケーブルと互換性があり,より多くのオプションを提供します.
5複数のインストールオプション: 男性と女性の両方の形を提供し,異なるインストール環境とスペースの制約に対応するための直角および右角のマウントオプションを提供します.異なる装置やシステムへの統合を容易にする.
適用:
1航空機通信システム:航空機,衛星,その他の車両の通信システムでは,様々な通信機器とアンテナを接続するためにTNCアダプタを使用します.空中用ラジオなど接続器の信頼性と耐久性の要求が非常に高く,TNCアダプターの頑丈な構造,振動防止と衝撃耐性が良い航空機の離陸,飛行,着陸の過程で安定した信号伝送を維持し,航空機と地上制御センターが滑らかに.
2レーダーシステム:レーダーシステムは高周波信号を送信するために多くのRFコネクタを使用する必要があります.レーダー送信機にはTNCアダプタを使用できます.接点間の受信機とアンテナ高精度な電気性能と良いシールド効果は,信号漏れと干渉を軽減し,レーダーの検出精度と解像度を向上させることができます.
注記:
TNCコネクターの種類は10,000種類以上あります. あなたが使っているコネクターが見つからない場合は,詳細でご連絡ください.
