ニッケル付TNC 女性から女性4穴フレンズRFコアシアルコネクタ

大画像 : ニッケル付TNC 女性から女性4穴フレンズRFコアシアルコネクタベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT (Elite)
証明:	ISO-9001-2015
モデル番号:	TNC-KFK

お支払配送条件:

最小注文数量:	100
価格:	negotiable
パッケージの詳細:	標準輸出箱
受渡し時間:	5~7 営業日 (在庫の場合)

詳細製品概要

製品名:	TNC Conector	塗装:	ニッケル付
阻力:	50Ω	耐久性:	500 サイクル
接触材料:	黄銅、BeCu	材料:	青銅
設計基準:	IEC 60169-17	タイプ:	ストレート
ハイライト:	4穴のフランジ RFコアシアルコネクタ , ニッケルはRFの同軸コネクタをめっきした

ニッケル付TNC 女性から女性4穴フレンズRFコアシアルコネクタ

TNCシリーズの製品は,BNCコネクタのスレッドバリエーションであり,スクリュースレッドマッピングメカニズムによって区別されます.これらのコンパクト,スレッド,防水装置は,一貫した50オームのインピーダンスを維持し,DCから11GHzの周波数範囲内で動作するように設計されています.TNCコネクタには,標準と逆極性という2つのバリエーションがあります.これらの費用対効果の高いコネクタには,通常,鋳造および鋳造部品があります.工業用製品や高性能製品の性能に匹敵しない場合もありますTNCコネクタはアンテナ接続に広く使用され,航空電子,通信,産業部門.

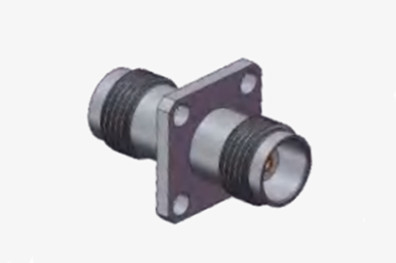

ニッケル付TNC 女性から女性4穴フレンズRFコアシアルコネクタ 0

仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.

電気特性
阻力	50Ω
周波数範囲	DC~4GHz
定位電圧	2500VRMS (海面上限)
ダイレクトリック電圧抵抗	750VRMS (海面上限)
断熱抵抗	≥2000MΩ
接触抵抗	外導体	≤6mΩ
	中央導体	≤1.5mΩ
VSMR	≤13

メカニカル仕様

設計基準	IEC 60169-17
RoHS に準拠する	そうだ
センターの連絡先の終了	クリップ
外部連絡の終了	クリップ
交尾サイクル	500サイクル
連絡保持	10N分
キャベルの保持	100N分
交尾力	13.6N 最大
離合力	13.6N 最大

環境仕様:

動作温度	-30〜+70°C
IP 評価 (マッチ)	IP64

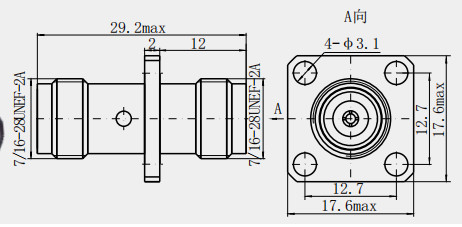

詳細な図
ニッケル付TNC 女性から女性4穴フレンズRFコアシアルコネクタ 1
特徴:

電気性能について

1周波数範囲は広く,11GHzまでの周波数に対応し,いくつかの精密設計は18GHzまで適用できます.様々な高周波アプリケーションシナリオのニーズを満たすことができる.
2信号伝送の安定性と性能を確保するために,50Ωの共通インペダンスは不可欠である.信号反射と歪みを軽減し,信号伝送の精度を保証する.
3低挿入損失: 低挿入損失は,コネクタを通過する信号がわずかな信号衰弱をもたらすことを意味します.信号伝送の精度や精度に影響が少ない特に高周波アプリケーションでは

適用:

コミュニケーション分野

1ワイヤレス通信ベースステーション:モバイル通信ベースステーションでは,アンテナ,フィルター,電力増幅器などの異なるRFコンポーネントを接続するためにTNCアダプタを使用します.優れた電気性能と機械的な耐久性により,高周波信号の安定した送信を保証し,信号損失と干渉を軽減し,基地局の通信品質とカバーを向上させることができます.ベースステーションのアンテナインターフェースは,効率的な信号送信と受信を確保するためにフィッダーケーブルに適応している..
2マイクロ波通信システム: マイクロ波通信では,TNCアダプタは,波導線や同軸ケーブルなどの異なる送信部品を接続するために使用され,マイクロ波信号の送信と配送を実現することができます.高周波で良い接触を保証し,VSWRを削減し,マイクロ波信号の伝達効率を改善することができます.通常マイクロ波リレーステーションで使用される衛星通信の地上ステーションやその他の設備
3. ケーブルテレビシステム:ケーブルテレビネットワークの信号配送機,支店などの設備は,しばしばTNCアダプタを使用して同軸ケーブルを接続し,テレビ信号の配送をさまざまなユーザー端末にします.TNCアダプター防水防塵性能と安定した電気性能は,屋外や室内,その他の複雑な環境条件に適応できます.ケーブルテレビ信号伝送の質の高い.

注記:
TNCコネクターの種類は10,000種類以上あります. あなたが使っているコネクターが見つからない場合は,詳細でご連絡ください.
