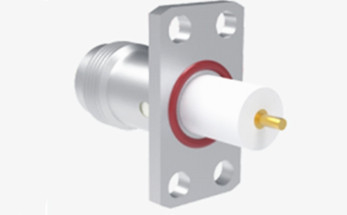

TNCシリーズ 女性用4穴フレンズ RFコアシアルコネクタ マイクロストライプ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | BNC RF Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | 青銅 | 設計基準:: | IEC 60169-8 |
| タイプ: | ストレート | 性別: | 女性 |
| ハイライト: | 4穴のフランジ RFコアシアルコネクタ,マイクロストライプ RF コアキシアルコネクター,TNCシリーズ RF コアシアルコネクタ |
||
TNCシリーズ 女性用4穴フレンズ RFコアシアルコネクタ マイクロストライプ
TNCコネクタ (Bayonet Neill Concelmanコネクタ) とは,同軸ケーブル使用のために設計された小型の快速接続/切断RFコネクタである.女性のコネクタに2つの棒のラグがありますTNCコネクタは,ミニチュアからサブミニチュアコアキサケーブル (例えば,RG-58,RG-59からRG-179,RG-316)一般的にラジオ,テレビ,その他のRF電子機器,試験機器,ビデオ信号で使用され,かつて10BASE2コンピュータネットワークで人気がありました.TNCコネクタは,ケーブルの特徴的なインペデンスに対応するために,50オムと75オムインペデンスバージョンの両方で利用できます低マイクロ波周波数アプリケーション,モニター,LAN,通信機器,テスト機器などでうまく機能します.バイエネット構造は,迅速な接触と脱断を可能にし,国際同型コネクタと交換可能この設計により,様々な無線機器や機器に同軸ケーブルを接続するのに適しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

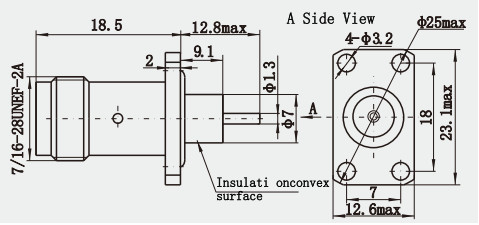

製品図
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から+85°C |
| IP 評価 (マッチ) | IP67 |
特徴:
1高周波の性能:高速データ送信のための近代通信技術の要求を満たすために,より高い周波数範囲で動作することができます.動作周波数帯は通常数 GHzから数十 GHzの範囲をカバーする電子波やミリ波などの高周波信号伝達に適しています
2低負荷:マイクロストライプラインの導体負荷と電解負荷は比較的低く,送信プロセスにおける信号のエネルギー損失は小さくなります.信号品質と伝送効率を保証するシステム全体の性能を向上させる.
適用:
1実験機器の接続: 科学研究機関や大学の研究室では,様々な実験機器を接続するためにTNCコネクタを使用します.例えばスペクトル分析機高周波信号の伝送と測定を支援し,研究者の様々な実験研究を行うニーズを満たす.
2教育機器の接続:電子情報などの関連学科の教えでは,TNCコネクタを使用して教育実験機器を接続できます.コミュニケーションの原理実験ボックスなど電子回路実験箱などで,生徒が関連する知識とスキルをよりよく理解し,習得できるようにします.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
