TNC 女性4穴フレンズマウント 長いマイクロストライプRFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | バス |
| 設計基準: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | TNC 女性 RF コネクタ,長いマイクロストライプRFコネクタ,4穴のフレンズマウント RFコネクタ |
||

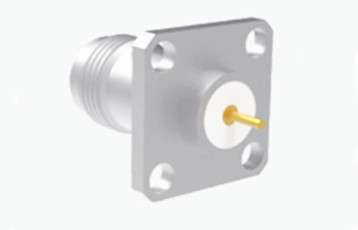

TNC 女性4穴フレンズマウント 長いマイクロストライプRFコネクタ
TNCシリーズの製品は,BNCコネクタのスレッドバリエーションで,安全な配合のためにスクリュースレッドで設計されています.防水装置は,恒常50オームのインピーダンスを有し,DC-11GHz周波数範囲内で動作する.. TNCコネクタには2つの主要タイプがあります:標準と逆極性.通常,鋳造部品と鋳造部品から作られています.これらの手頃な価格のコネクタは,様々な商業用アプリケーションに理想的です工業用または高性能製品の性能に匹敵しないかもしれませんが,アンテナ接続に使用され,航空電子,通信,一般的な産業市場.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |

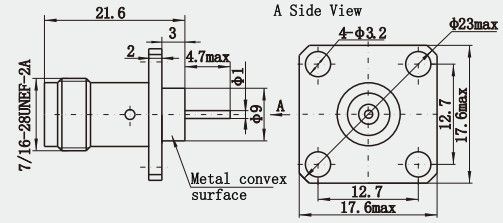

詳細な図
特徴:
1小型化と軽量:マイクロストリップTNCコネクタは,通常,コンパクトな設計で,サイズが小さく,重量が軽い.空間が限られた機器や回路で簡単に使用できるようにする航空宇宙の電子機器など
多層構造:通常,導電層,介電層,隔熱層を含む複数の材料層から構成される.導電層は信号を送信するために使用される.介電層は支えと隔熱の役割を果たします隔熱層は内部構造を保護し,信号の漏れを防止します.
2金指接続:一部のマイクロストライプTNCコネクタは金指接続を使用し,電気性能と機械安定性が良好で,信頼性の高い信号伝送を保証します.そして他のマイクロストライプ回路やコンポーネントとの接続を容易にする.
適用:
1.航空システム:航空機の航空システムでは,TNCコネクタを使用して飛行制御システム,ナビゲーションシステム,通信システム,その他の重要な機器を接続できます.飛行データ伝送と各システム間の通信の過程で飛行機が正常であることを確認する飛行の安全を確保するためです
2適用範囲: 振動条件下でのモバイル通信機器に特に適したRF同軸ケーブルを接続するための無線機器および機器に広く使用されています.携帯電話の基地局アンテナ接続などワイヤレス通信機器,内部接続
注記:
TNCコネクターの種類は10,000種類以上あります. あなたが使っているコネクターが見つからない場合は,詳細でご連絡ください.
