TNC 女性ニッケル付表面RFコアシアルコネクター MF147A/MF147Bケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | バス |
| 設計基準: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | TNC 女性 RF 同軸接続器,MF147B RFコアシアルコネクター,ニッケル付表面RFコアシアルコネクタ |
||
TNC 女性ニッケル付表面RFコアシアルコネクター MF147A/MF147Bケーブル
TNCシリーズの製品は,BNCコネクタのスレッド付き変種であり,スクリュースレッドマッピングメカニズムが特徴です.TNCRFコネクタは,コンパクトでスレッド付き,そして,一貫した50オームのインペデンスを維持する防水装置DCから11GHzの周波数範囲内で動作する.TNCコネクタには標準と逆極性という2つのバリエーションがあります.これらのコスト効率の良いコネクタは,通常,ダイ鋳造と鋳造部品を組み込む工業用製品や高性能製品の性能に匹敵しないかもしれませんが,幅広い商業用用途に適しています.TNCコネクタはアンテナ接続に広く使用され,航空電子のさまざまな用途があります通信,および一般産業部門.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |

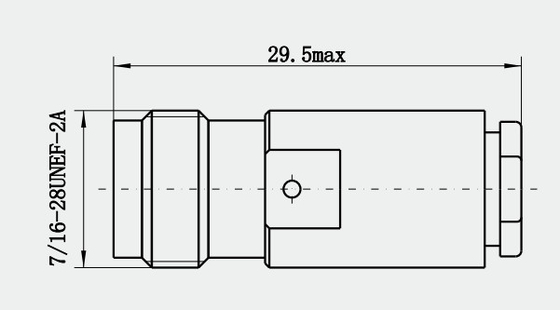

詳細な図
特徴:
1低挿入損失:信号を通過する際に信号の弱化が非常に少なく,通常高周波アプリケーションでは挿入損失が低く,信号伝送の正確性と精度に最小限の影響を与える.
2高回帰損失:高回帰損失 (反射損失) で,信号反射を効果的に防止し,信号の干渉と歪みを減らすことができます.信号伝送の安定性と一貫性を確保する.
3良質のインペダンスマッチング:一般的なインペダントは50Ωで,ほとんどのRFシステムと互換性があり,信号伝達の一貫性を保証します.
適用:
1ワイヤレスベースステーション: ワイヤレス信号の効率的な送信を確保するために,ベースステーション機器とアンテナを接続するために使用されます.例えば,5Gベースステーションの建設では,TNCコネクタは,基地局機器とアンテナ間のRF同軸ケーブル接続の安定性を保証することができますワイヤレス信号を正確に 迅速に送信し受信できるように
2ネットワーク機器:ルーターやスイッチなどのネットワーク機器のワイヤレス通信部品を含む接続は,データ送信と交換を実現するためにTNCコネクタを使用することができる.
注記:
TNCコネクターの種類は10,000種類以上あります. あなたが使っているコネクターが見つからない場合は,詳細でご連絡ください.
