波導体から2.92型 側電源同軸アダプターBJ260通信用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92 RF同軸波導アダプター | 連続波の電源: | 2W |
|---|---|---|---|
| 頻度: | 電子機器の電源は,電源の電源が,電源が,電源が,電源が,電源が,電源が, | 断熱抵抗: | ≥5000MΩ |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| 格付け貯蔵温度 温度範囲: | -55°C~+100°C | 動作温度範囲: | -65°C~+125°C |
| ハイライト: | 通信 サイドフィード コアシアルアダプタ,BJ260 サイド・フィード コアキシアルアダプタ,2.92 タイプ サイド・フィード コアキシアルアダプター |
||

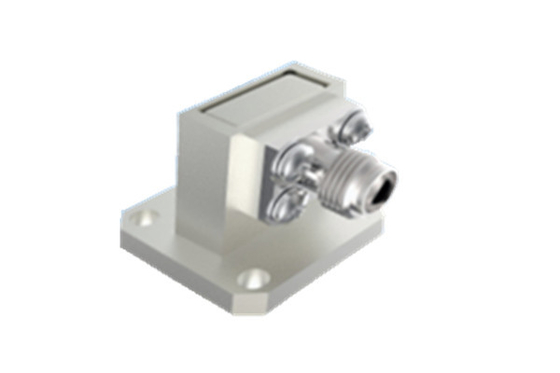

波導体から2.92型 側電源同軸アダプターBJ260通信用
私たちの会社は宇宙船の用途に合わせた 同軸波導体変換機を製造することに特化したもので 2つの異なる構成で利用できます 直接供給と横断供給です
この変換器は,5.3GHzから110GHzまでの広範囲の周波数スペクトルで動作するように設計されています. 波導体の端では,BJ70,BJ84,BJ100BJ120,BJ140,BJ180,BJ220,BJ260,BJ320,BJ400,BJ500,BJ620,BJ740とBJ900.同軸側では,私たちのインターフェースは,SMAシリーズ,2.92mmシリーズ,2.4mmシリーズ,1.85mmシリーズ,その他各モデルは,それぞれの波導体の全帯域幅をサポートするために精密に設計されています.
波導式変換器の主要特徴は,頑丈な構造,コンパクトな外側の寸法,高い一貫性を持つ優れた電気性能,軽量な設計 (≤20グラム) です.これらの特性により,様々な宇宙船の用途で非常に好ましいものになります航空宇宙における困難な環境において最適な接続性と性能を保証します
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 主なパラメータ | |||
| 連続波の電源 | 2W | ||
| 周波数範囲 | (187.5/a) GHz~(285.7/a) GHz,a は波導体ポートの長サイド寸法 | ||
| 動作温度範囲 | -65°C~+125°C | ||
| 断熱抵抗 | ≥5000MΩ | ||
| ほか | |||
| 塗装の厚さ | 中央接触の金層の厚さ ≥1.27μm | ||
| 塗装孔隙性 | 希釈された窒素酸 | 透明な容器で特重量は1.316 (25°C±3°Cの温度) 30秒 | |
| 濃縮した窒素酸 | 25°C±3°C,20分の容器で分析純度68%の濃度 | ||
| 格付け貯蔵温度 温度範囲 | -55°C~+100°C | ||

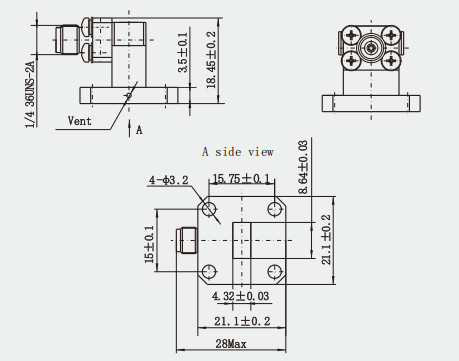

輪郭図:(mm)
特徴:
1構造設計:航空宇宙級の波導同軸アダプタは,通常,より優れたインピーダンスのマッチングを達成するのに役立つ段階的なインピーダンスの変換構造を採用します.電磁波の反射と損失を減らすさらに構造設計には,加工中にマッチングステップを正確に制御し,デバイスの均一性と電気性能をさらに向上させるための上部と下部の空洞が含まれます..
2環境適応性:航空宇宙級波導同軸アダプタは,衝撃振動,熱真空,その他の条件を含む厳しい航空宇宙環境に適応する必要があります.環境適応性の保護を考慮して設計されます優れた材料,改良されたプロセス,よりよい構造設計によって,機器の環境適応性が向上します.
適用:
1衛星通信: 衛星通信システムでは,アンテナなどの衛星上のさまざまなコンポーネントを接続するために宇宙船級波導同軸アダプタを使用します.増幅器やフィルター信号伝送の安定性と信頼性を確保する.
2レーダーシステム:宇宙船のレーダーシステムでは,これらの変換器がレーダー信号の効率的な送信と処理を可能にするために使用されます.レーダーシステムの検出精度と範囲を向上させる.
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
