WR51 15-22GHz K2.92mm エンドランチ導波管 - 同軸アダプター (航空宇宙用)
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92 RF同軸波導アダプター | 連続波の電源: | 2W |
|---|---|---|---|
| 頻度: | 電子機器の電源は,電源の電源が,電源が,電源が,電源が,電源が,電源が, | 断熱抵抗: | ≥5000MΩ |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| 格付け貯蔵温度 温度範囲: | -55°C~+100°C | 動作温度範囲: | -65°C~+125°C |
| ハイライト: | 2.92 波導アダプタタイプ,高性能波導アダプタ,BJ180 波導アダプタ |
||

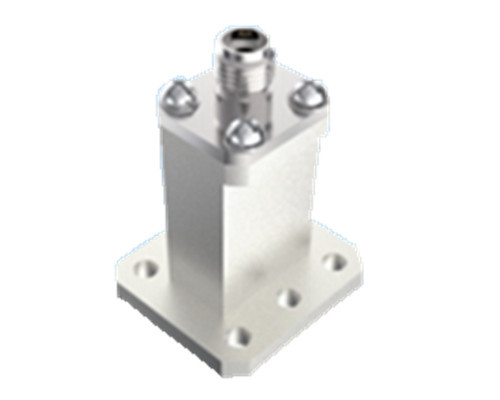

WR51 15-22GHz K2.92mm エンドランチ導波管 - 同軸アダプター（航空宇宙用）
Elite Electronic製の宇宙船用同軸導波管アダプターは、エンドランチ型と直角型の2つの構造形式に分かれており、周波数範囲は5.3GHzから110GHzです。
導波管端の長方形導波管ポートは、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、WR51(BJ180)、WR42(BJ220)、WR34(BJ260)、WR28(BJ320)、WR22(BJ400)、WR18(BJ500)、WR14(BJ620)、WR12(BJ740)、WR10(BJ900)です。
同軸端インターフェースは、SMAシリーズ、2.92シリーズ、2.4シリーズ、1.85シリーズなどに対応しています。各導波管ポート製品は、導波管の全帯域幅をカバーしており、信頼性の高い構造、小型、優れた電気的性能と一貫性、軽量（≤20g）などを特徴としています。さまざまな種類の宇宙船で広く使用されています。
仕様:
注：モデルの具体的なデータは、製品仕様シートのデータに基づいています。
| 主なパラメータ | |||
| 連続波電力 | 2W | ||
| 周波数範囲 | (187.5/a)GHz~(285.7/a)GHz、aは導波管ポートの長辺寸法 | ||
| 動作温度範囲 | -65℃～+125℃ | ||
| 絶縁抵抗 | ≥5000MΩ | ||
| その他 | |||
| メッキ厚 | 中心コンタクトの金メッキ層の厚さ≥1.27μm | ||
| メッキの多孔性 | 希硝酸 | 比重1.316（温度25℃±3℃）の透明な容器で30秒 | |
| 濃硝酸 | 濃度68%分析純度、25℃±3℃の容器で20分 | ||
| 定格保管温度範囲 | -55℃～+100℃ | ||

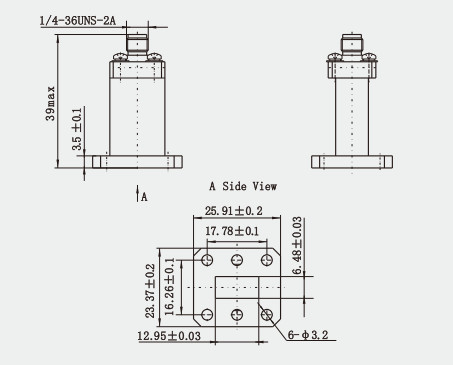

外形図:(mm)
特徴:
- 高い互換性:導波管同軸コンバーターは、半硬質ケーブルやフレキシブルケーブルなど、多くの種類のRFケーブルと互換性があり、実用的なアプリケーションでより広く使用できます。
- 幅広い用途:導波管同軸コンバーターは、アンテナシステム、マイクロ波通信システム、レーダーシステム、試験装置などの分野で広く使用されており、さまざまな伝送媒体間のエネルギー変換を実現します。
- 高効率のエネルギー変換:導波管同軸コンバーターの設計は、さまざまな伝送媒体における電磁波伝搬特性の違いに基づいており、合理的な構造設計とパラメータ選択を通じて、導波管と同軸線間の高効率のエネルギー変換を実現します。
アプリケーション:
- 1. 衛星通信:導波管同軸アダプターは、衛星通信の分野、特に地上局の同軸線と衛星上の導波管システムを相互接続する必要がある場合に適用できます。
- 2. 無線通信および産業用マイクロ波:無線通信および産業用マイクロ波アプリケーションでは、導波管同軸アダプターを使用して、効率的な信号伝送と分配のためにさまざまなRFコンポーネントを接続します。
- 3. 試験および測定システム:RFマイクロ波分野の試験および測定システムでは、導波管同軸アダプターを使用して、試験機器を被試験デバイスに接続し、測定結果の精度を確保します。
導波管規格の相互参照
| 中国規格 | 国際規格 | 周波数範囲（GHz） |
| BJ70 | WR137 | 5.38～8.17 |
| BJ84 | WR112 | 6.57～9.99 |
| BJ100 | WR90 | 8.20～12.5 |
| BJ120 | WR75 | 9.84～15.0 |
| BJ140 | WR62 | 11.9～18.0 |
| BJ180 | WR51 | 14.5～22.0 |
| BJ220 | WR42 | 17.6～26.7 |
| BJ260 | WR34 | 21.7～33.0 |
| BJ320 | WR28 | 26.3～40.0 |
| BJ400 | WR22 | 32.9～50.1 |
| BJ500 | WR18 | 39.2～59.6 |
| BJ620 | WR14 | 49.8～75.8 |
| BJ740 | WR12 | 60.5～91.9 |
| BJ900 | WR10 | 73.8～112 |
製品カタログ:
1.85シリーズ
2.4 シリーズ
2.92 シリーズ
SMA シリーズ
SMP シリーズ
SMPM シリーズ
ガラス絶縁体製品
同軸導波管アダプター
注:
1,000種類以上の 導波管製品を取り扱っております。ご使用のコネクタが見つからない場合は、詳細をお知らせください。
