プレミアム接続性波導体から2.92型直送同軸アダプターBJ220
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92 RF同軸波導アダプター | 連続波の電源: | 2W |
|---|---|---|---|
| 頻度: | 電子機器の電源は,電源の電源が,電源が,電源が,電源が,電源が,電源が, | 断熱抵抗: | ≥5000MΩ |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| 格付け貯蔵温度 温度範囲: | -55°C~+100°C | 動作温度範囲: | -65°C~+125°C |
| ハイライト: | BJ220 波導アダプタ,2.92 波導アダプタタイプ,直送波導アダプタ |
||

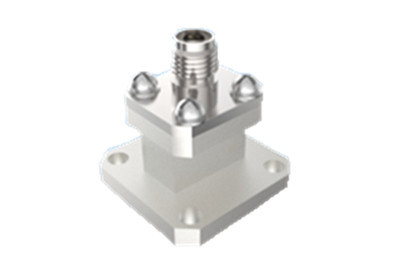

プレミアム接続性波導体から2.92型直送同軸アダプターBJ220
私たちの会社は宇宙船のための同軸波導変換機を製造しています 2つの構造形式で提供されています.直接供給と横断供給です.
これらの変換器は,5.3GHzから110GHzまでの幅広い周波数範囲に対応する.波導体の端に提供される長方形波導体ポートは,BJ70,BJ84,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ100,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ70,BJ80,BJ80,BJ80,BJ80,BJ80,BJ80,BJ80,BJ80,BJ80,BJ80,B.BJ120BJ140,BJ180,BJ220,BJ260,BJ320,BJ400,BJ500,BJ620,BJ740,BJ900.同軸側では,SMAシリーズ,2.92mmシリーズ,2.4mmシリーズ,1.85mmシリーズに対応しています.その他注目すべきは,それぞれのモデルは,それぞれの波導体の全帯域幅をサポートするために細心の注意を払って設計されていることです.
波導式変換器の特徴は 頑丈な構造,コンパクトな外側の寸法 優れた電気性能,高一貫性軽量設計 (≤20グラム)これらの特性により,様々な宇宙船のアプリケーションで高度に好まれ,要求の高い航空宇宙環境で最適な接続性とパフォーマンスを保証しています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 主なパラメータ | |||
| 連続波の電源 | 2W | ||
| 周波数範囲 | (187.5/a) GHz~(285.7/a) GHz,a は波導体ポートの長サイド寸法 | ||
| 動作温度範囲 | -65°C~+125°C | ||
| 断熱抵抗 | ≥5000MΩ | ||
| ほか | |||
| 塗装の厚さ | 中央接触の金層の厚さ ≥1.27μm | ||
| 塗装孔隙性 | 希釈された窒素酸 | 透明な容器で特重量は1.316 (25°C±3°Cの温度) 30秒 | |
| 濃縮した窒素酸 | 25°C±3°C,20分の容器で分析純度68%の濃度 | ||
| 格付け貯蔵温度 温度範囲 | -55°C~+100°C | ||

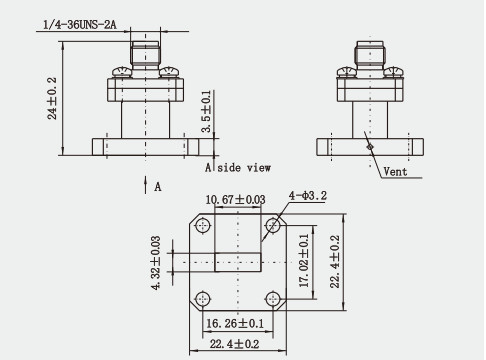

輪郭図:(mm)
特徴:
12.92mm同軸接続器とSMAと3.5mm接続器との間の寸法類似性にもかかわらず,最大周波数や隔熱介電材料などで異なります性能に影響を考慮するために,それらを相互に接続する際に注意する必要があります.
2優れた電気性能:波導体から2.92同軸変換機は優れた電気性能を有し,例えば 16 dB以上の反射損失がある.信号を送信する際に高い信号の整合性を保ちます.
3波導体から2.92同軸変換器は,様々なレーダーシステム,試験機器,地下鉄および空港信号システムなどに広く使用されています.これらのアプリケーションは,信号伝送に非常に高い要求を持っています.高性能で信頼性の高いコンバーターが必要です.
適用:
1試験装置:マイクロ波試験および測定システムでは,92 波導同軸変換器は,試験信号の正確な送信を確保するために,試験器具と試験対象機器を接続するために使用されます..
2医療用マイクロ波システム:医療用マイクロ波療法機器において,波導同軸変換器は,マイクロ波療法機器の同軸出力信号を患者治療に適した波導形に変換するために使用されます..
3研究所:研究所のマイクロ波実験室では,2.92波導同軸変換器は,マイクロ波実験と教育のための重要なツールです.異なるマイクロ波装置と機器を接続するために使用される.
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
