詳細製品概要
| 製品名: | 導波管 - 2.92mm アダプター | モデル: | BTZH-P1H-3 |
|---|---|---|---|
| 周波数範囲: | 18GHz～26.5GHz | インピーダンス: | 50Ω |
| DWV: | 500V | 絶縁抵抗: | ≧5000MΩ |
| VSWR: | ≤1.25 | 挿入損失: | ≤0.25dB |
| 温度: | -55°C~125°C | ||
| ハイライト: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||

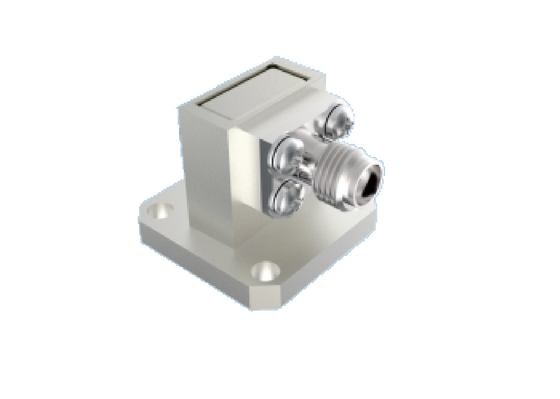

WR 42 航空宇宙導波管コンポーネントから2.92mm Kタイプアダプター Ku/Kバンド 15GHz～22GHz 直角航空宇宙RFコネクタ 低挿入損失
Elite Electronicsは、航空宇宙グレードの導波管から同軸アダプターを製造しており、エンドラッチと直角タイプの2つの構造タイプがあります。周波数範囲は5.3 GHzから145 GHzまでです。長方形導波管ポートには、BJ70(WR137)、BJ84(WR112)、BJ100(WR90)、BJ120(WR75)、BJ140(WR62)、BJ180(WR51)、BJ220(WR42)、BJ260(WR34)、BJ320(WR28)、BJ400(WR22)、BJ500(WR19)、BJ620(WR15)、BJ740(WR12)、 BJ900(WR10)、BJ 1200(WR8)が含まれます。同軸インターフェースはSMA、2.92mm、2.4mm、1.85mm、1.0mm、0.8mmをカバーします。 シリーズ。各
導波管ポートは、導波管の全帯域幅をサポートします。信頼性の高い構造、コンパクトな外形寸法、優れた電気的性能と良好な一貫性、軽量（≤20g）を特徴とし、これらの製品は様々な種類の宇宙船に広く使用されています。導波管コンポーネント設計の特徴コンパクト設計
最大145GHzまでの周波数帯域動作
- 信頼性のための堅牢な構造
- 複数の構成で利用可能：エンドラッチ、直角オプション
- 低VSWR & 低挿入損失
- 50Ω 18GHz～26.5GHz WR 42 / BJ220 導波管から2.92mmアダプター Kバンド 直角導波管コンポーネント 低VSWR
- モデル：BTZH-P1H-3
注：航空宇宙導波管コンポーネントのその他のモデル詳細については、お気軽に営業担当者にお問い合わせください。
注：お客様の用途に応じて、類似モデルについてはカタログをご確認ください。
用途
Xi'an Elite Electronicsは、以下の要求の厳しい産業向けの体系的な相互接続ソリューションを専門としています：
航空宇宙および航空システム
ナビゲーションおよびレーダー機器
- 通信システム
- 測定器
- エレクトロニクスアプリケーション
- 梱包と配送
- 各直角導波管WR42から2.92mmアダプター航空宇宙導波管コンポーネントは、輸送中の保護を確実にするために慎重に梱包されています：
信頼できる宅配便サービスを利用して迅速に配送し、出荷時に追跡情報をお客様に提供します。
導波管ポートの関連情報：（参考のみ）
BJ
WR
| 周波数（GHz） | 内幅 | 内高 | 共通周波数帯 | BJ70 | WR137 |
|---|---|---|---|---|---|
| 5.38～8.17 | 34.85 | 15.80 | C/Xバンド | Kuバンド | WR112 |
| 6.57～9.99 | 28.50 | 12.62 | Xバンド | BJ100 | WR75 |
| 8.20～12.50 | 22.86 | 10.16 | Xバンド | BJ120 | WR75 |
| 9.84～15.00 | 19.05 | 9.525 | Ku低周波数 | BJ140 | WR62 |
| 11.90～18.00 | 15.80 | 7.90 | Kuバンド | BJ180 | WR51 |
| 15.80～24.00 | 12.95 | 6.48 | Ku高/K低周波数 | BJ220 | WR42 |
| 18.00～26.50 | 10.67 | 5.33 | Kバンド | BJ260 | WR34 |
| 21.70～33.00 | 8.636 | 4.318 | Ka低周波数 | BJ320 | WR28 |
| 26.50～40.00 | 7.112 | 3.556 | Ka | BJ400 | WR22 |
| 33.00～50.00 | 5.690 | 2.845 | Ka高周波数/U | BJ500 | WR19 |
| 39.20～59.60 | 4.775 | 2.388 | U/Vバンド | BJ620 | WR15 |
| 50.00～75.00 | 3.759 | 1.880 | Vバンド | BJ740 | WR12 |
| 60.50～91.90 | 3.099 | 1.549 | Eバンド | BJ900 | WR10 |
| 75.00～110.0 | 2.540 | 1.270 | Wバンド | BJ1200 | WR08 |
| 92.20～140.0 | 2.032 | 1.016 | Fバンド |
