WR42 18-26.5GHz 導波管 - 2.92mm ライトアングル同軸アダプター (宇宙船用)
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92 RF同軸波導アダプター | 連続波の電源: | 2W |
|---|---|---|---|
| 断熱抵抗: | ≥5000MΩ | 周波数範囲: | 18-26.5 GHz |
| ローズ・コンパイル: | そうだ | 適用する: | 大気および宇宙空間 |
| 導波管のサイズ: | WR-42 | VSwr: | ≤1.25 |
| 挿入喪失: | ≤0.25 dB | 重さ: | ≤18g |
| ハイライト: | BJ220 波導アダプタ,高性能波導アダプタ,2.92mm 波導アダプター |
||

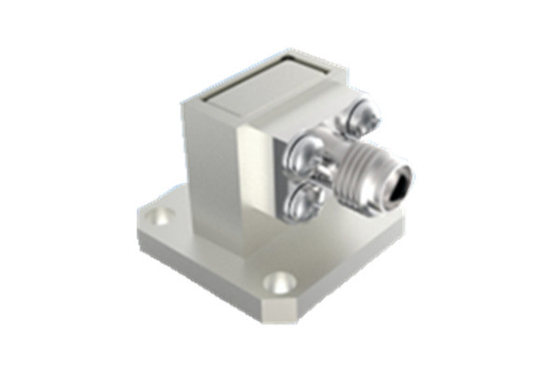

WR42 18-26.5GHz 宇宙船用2.92mmライトアングル同軸アダプター
Elite Electronicが製造する宇宙船用同軸導波管アダプターは、エンドランチ型とライトアングル型の2つの構造形式に分かれており、周波数範囲は5.3GHzから110GHzです。
導波管端の長方形導波管ポートは、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、WR51(BJ180)、WR42(BJ220)、WR34(BJ260)、WR28(BJ320)、WR22(BJ400)、WR18(BJ500)、WR14(BJ620)、WR12(BJ740)、WR10(BJ900)です。
同軸端インターフェースは、SMAシリーズ、2.92シリーズ、2.4シリーズ、1.85シリーズなどに対応しています。各導波管ポート製品は、導波管の全帯域幅をカバーしており、信頼性の高い構造、小型、優れた電気的性能と一貫性、軽量（≤20g）などを備えています。さまざまな種類の宇宙船で広く使用されています。
仕様:
注：モデルの具体的なデータは、製品仕様シートのデータに基づいています。
| 主なパラメータ | |||
| 連続波電力 | 2W | ||
| 周波数範囲 | (187.5/a)GHz~(285.7/a)GHz、aは 導波管ポートの長辺寸法 | ||
| 動作温度範囲 | -65°C~+125°C | ||
| 絶縁抵抗 | ≥5000MΩ | ||
| その他 | |||
| メッキ厚 | 中心コンタクトの金メッキ層の厚さ≥1.27μm | ||
| メッキの多孔性 | 希硝酸 | 比重1.316（温度25°C±3°C）の透明容器中、30秒 | |
| 濃硝酸 | 濃度68%分析純度、25°C±3°Cの容器中、20分 | ||
| 定格保管温度範囲 | -55°C~+100°C | ||

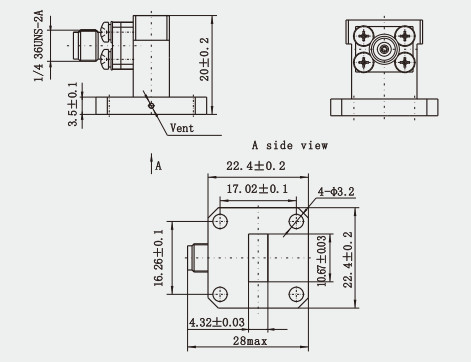

外形図:(mm)
特徴:
- 広帯域幅: 導波管から2.92同軸アダプターは、幅広い周波数をサポートしており、さまざまなマイクロ波およびミリ波アプリケーションに適応できます。
- 低挿入損失: これらの導波管から同軸アダプターは、信号伝送経路を最適化し、エネルギー損失を削減するように設計されており、挿入損失を低減し、システム全体の効率を向上させます。
- 低VSWR:VSWR（定在波比）は、信号反射の程度を示す重要な指標です。導波管から2.92同軸アダプターは、比較的低いVSWRを備えており、動作周波数帯域での反射が少なく、過度の干渉や歪みを発生させることなく、ある伝送線路タイプから別の伝送線路タイプに効率的に信号を変換できます。
- コンパクト: 2.92mm同軸コネクタの比較的小さなサイズは、航空宇宙やポータブル通信機器など、スペースが限られたアプリケーションで役立ちます。
アプリケーション:
- 衛星通信: 衛星通信システムでは、2.92導波管同軸アダプターは、地球局からの同軸信号を、衛星との効率的な通信のために導波管を介して伝送するのに適した信号に変換するために使用されます。
- レーダーシステム: レーダーシステムでは、この導波管から同軸アダプターは、レーダー送信機と受信機の同軸ポートをアンテナシステムの導波管ポートに接続し、レーダー信号の効率的な伝送を確保するために使用されます。
- 無線通信: 無線通信基地局では、2.92導波管同軸アダプターは、基地局内の同軸信号を、外部アンテナ導波管システムに適した伝送信号に変換するために使用されます。
導波管規格の相互参照
| 中国規格 | 国際規格 | 周波数範囲（GHz） |
| BJ70 | WR137 | 5.38~8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
