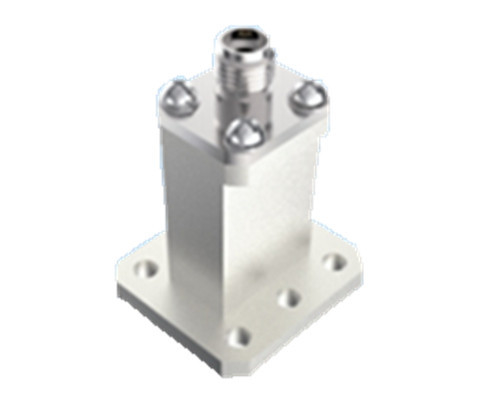

高性能波導体から2.92型直送同軸アダプターBJ180
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92 RF同軸波導アダプター | 連続波の電源: | 2W |
|---|---|---|---|
| 頻度: | 電子機器の電源は,電源の電源が,電源が,電源が,電源が,電源が,電源が, | 断熱抵抗: | ≥5000MΩ |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| 格付け貯蔵温度 温度範囲: | -55°C~+100°C | 動作温度範囲: | -65°C~+125°C |
| ハイライト: | 2.92 波導アダプタタイプ,高性能波導アダプタ,BJ180 波導アダプタ |
||
高性能波導体から2.90型直送同軸アダプターBJ180
当社製の宇宙船用の同軸波導変換機は,直送と横送の2つの構造形式に分かれています.
宇宙船用の同軸波導体変換機は,5.3GHzから110GHzの周波数範囲で,直接供給と横断供給に分けられる.
波導体の端にある長方形の波導体ポートはBJ70,BJ84,BJ100,BJ120,BJ140,BJ180,BJ220,BJ260,BJ320,BJ400,BJ500,BJ620,BJ740,BJ900SMAシリーズとの同軸端インターフェースインターフェース各波導体ポート製品は波導体の全帯域幅をカバーする.
各タイプの波導口製品は波導体の全帯域幅をカバーし,製品には信頼性の高い構造,小さな外側の寸法,優れた電気性能と一貫性があります.軽量 (≤20g)様々な種類の宇宙船で広く使用されています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 主なパラメータ | |||
| 連続波の電源 | 2W | ||
| 周波数範囲 | (187.5/a) GHz~(285.7/a) GHz,a は波導体ポートの長サイド寸法 | ||
| 動作温度範囲 | -65°C~+125°C | ||
| 断熱抵抗 | ≥5000MΩ | ||
| ほか | |||
| 塗装の厚さ | 中央接触の金層の厚さ ≥1.27μm | ||
| 塗装孔隙性 | 希釈された窒素酸 | 透明な容器で特重量は1.316 (25°C±3°Cの温度) 30秒 | |
| 濃縮した窒素酸 | 25°C±3°C,20分の容器で分析純度68%の濃度 | ||
| 格付け貯蔵温度 温度範囲 | -55°C~+100°C | ||

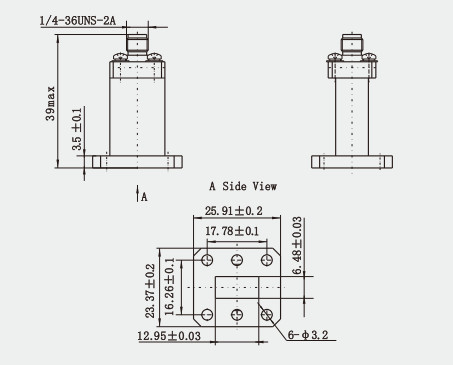

輪郭図:(mm)
特徴:
1強い互換性: 波導同軸変換機は,半硬ケーブルや柔軟ケーブルを含む多くのタイプのRFケーブルと互換性があります.実践的な応用でより広く適用できるようにします.
2波導同軸変換機は,アンテナシステム,マイクロ波通信システム,レーダーシステム,異なる伝送媒体の間のエネルギー変換を実現するための試験機器および他の分野高効率のエネルギー変換:波導同軸変換機の設計は,異なる伝送媒体の電磁波伝播特性の違いに基づいています.合理的な構造設計とパラメータ選択によって波導線と同軸線間の高効率のエネルギー変換を実現.
適用:
1衛星通信: 波導同軸変換機は,衛星通信分野にも適用されます.特に,地上ステーションの同軸線を衛星の波導システムと相互接続する必要がある場合.
2ワイヤレス通信と産業マイクロ波: ワイヤレス通信と産業マイクロ波アプリケーションでは,波導同軸変換機は,効率的な信号伝送と配送のために異なるRFコンポーネントを接続するために使用されます..
3試験・測定システム: RFマイクロ波場における試験・測定システムでは,波導同軸変換器は,測定結果の正確性を確保するために,試験器具を試験対象装置に接続するために使用されます..
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
